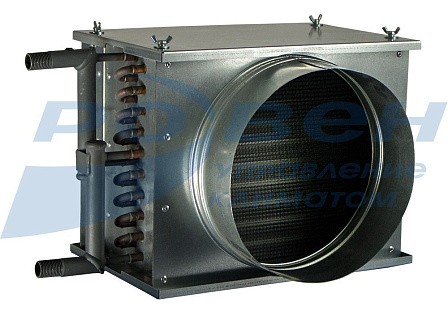

Нагреватели НВ для круглых систем вентиляции

Описание
Характеристики
Другие товары группы
Скачать прайс-лист
31 июля 2020 436.52 kb

Компания РОВЕН предлагает купить нагреватели нв для круглых систем вентиляции в Челябинске по выгодной цене. Приглашаем посетить наш офис по адресу: Челябинск, Свердловский тракт, 14, офис 101. Позвоните по телефону +7 351 734 66 60, наши специалисты ответят на все ваши вопросы.

  • Нагреватели воздуха представлены в 6 типоразмерах от 100 до 315
  • Диапазон расхода воздуха от 100 до 1600 м3/ч
  • Максимальное гидравлическое давление до 1,2 МПа
  • Максимальная температура теплоносителя до 150°С
  • Климатическое исполнение У (от -40ºС до +45ºС)

Требования к качеству воды:

Вода, протекающая через теплообменник, не должна содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Во избежание замораживания совместно с системами автоматического поддержания расхода теплоносителя применяют установку датчиков защиты от замораживания.

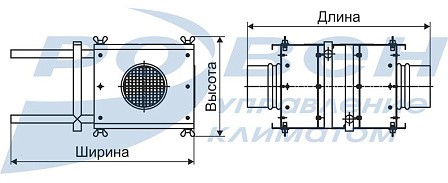

Габаритные и присоединительные размеры (мм)


Модель

А

Б

В

Г

Д

НВ-100/2

203

240

157

120

100

НВ-125/2

203

240

157

120

125

НВ-160/2

203

240

157

120

160

НВ-200/2

253

290

208

145

200

НВ-250/2

303

340

258

170

250

НВ-315/2

353

390

308

195

315

Технические характеристики

Модель

Размер сечения, мм

Шаг между пластинами, мм

Кол-во контуров

 Присоед. размер, дюймы

Расход воздуха, м³/ч

Падение давления воздуха, Па

Температура воздуха, ºС

Теплоноситель

Температура воды, ºС

Падение давления теплоносителя кПа

Мощность, кВт

Площадь теплообмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

Масса , кг

высота

длина

вход

выход

вход

выход

НВ-100/2

200

210

2,0

2

G 1/2'

120

15

-28

18

вода

95

70

0,5

1,85

1,6

63,6

0,4

8,5

НВ-125/2

200

210

2,0

2

G 1/2'

250

27

-28

18

вода

95

70

1,0

3,85

1,6

133

0,4

8,5

НВ-160/2

200

210

2,0

2

G 1/2'

400

30

-28

18

вода

95

70

1,0

6,17

1,6

169

0,4

8,4

НВ-200/2

225

235

2,0

2

G 1/2'

620

45

-28

18

вода

95

70

3,0

9,57

2

299

0,5

9,4

НВ-250/2

275

285

2,0

2

G 1/2'

1000

52

-28

18

вода

95

70

11

15,43

3

540

0,6

11,3

НВ-315/2

350

360

2,0

2

G 1/2'

1600

52

-28

18

вода

95

70

9,4

24,7

4,8

720

0,9

14,4

Аэродинамические характеристики


Гидравлические характеристики


Пример обозначения:

Нагреватель НВ-160/2
            где:    НВ – обозначение нагревателя для круглых каналов;
                      160 – присоединительный диаметр для круглых воздуховодов (мм);
                       2 – количество рядов нагревателя.
