Вентиляторы крышные РОКС-ВКРС, РОКС-ВКРФ специального назначения
Вентиляторы крышные радиальные во взрывозащищенном исполнении с выходом потока воздуха в стороны РОКС-ВКРС и вверх РОКС-ВКРФ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ. Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками.
Вентиляторы серии РОКС в исполнении Ex1 предназначены для перемещения газопаровоздушных смесей подгрупп газа IIА или IIВ или IIС категорий (кроме взрывоопасных смесей с воздухом коксового газа категории IIВТ1, окиси пропилена, окиси этилена, формальдегида, этилтрихлор-этилена, этилена подгруппы газа IIВ с температурным классом Т2, винил-трихлорсилена, этилхлорсилена подгруппы газа IIВ с температурным классом Т3), не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии оцинкованной стали и латуни для исполнений Ex1, с содержанием невзрывоопасной пыли и других твердых примесей не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов.
Вентиляторы РОКС-ВКРС и РОКС-ВКРФ в исполнении Ех1 изготовлены из углеродистой стали. Возможные контактные поверхности между вращающимися и неподвижными деталями состоят из материалов, опасность искрообразования которых из-за трения, шлифования или ударов исключена.
Вентиляторы не применяются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

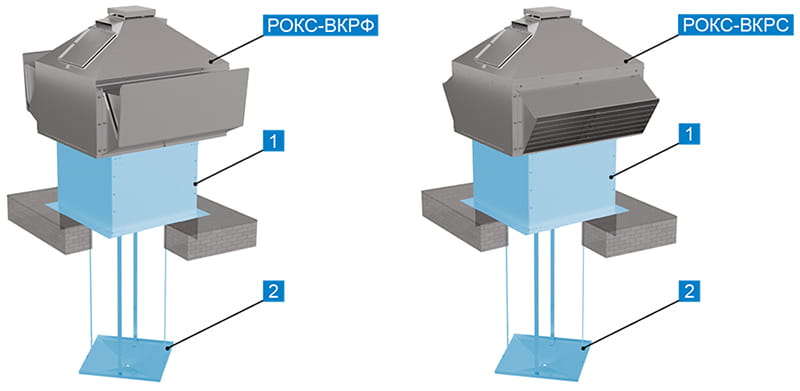

Дополнительное оборудование для монтажа крышных вентиляторов РОКС-Ex1
|
№ |
Наименование |
Описание |
|
1 |
Стаканы опорные монтажные СОМ 1, СОМ 1Н, СОМ 2, СОМ 2Н |
Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата |
|
2 |
Дренажный поддон ДП-СОМ |
Дренажный поддон ДП-СОМ (конденсатосборник) предназначен для сбора и удаления конденсата |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Полная информация о вентиляторах РОКС-Ex в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры вентиляторов РОКС-ВКРС-Ex1
Габаритные и присоединительные размеры вентиляторов РОКС-ВКРФ-Ex1
|
Наименование |
А, мм |
В, мм |
D, мм |
H max,мм |
L max, мм |
|
РОКС-ВКРС-3,55 / РОКС-ВКРФ-3,55 |
480 |
945 |
14 |
645 |
880 |
|
РОКС-ВКРС-4,0 / РОКС-ВКРФ-4,0 |
530 |
1005 |
14 |
709 |
948 |
|
РОКС-ВКРС-4,5 / РОКС-ВКРФ-4,5 |
580 |
1069 |
14 |
767 |
1081 |
|
РОКС-ВКРС-5,0 / РОКС-ВКРФ-5,0 |
630 |
1138 |
14 |
774 |
1132 |
|
РОКС-ВКРС-5,6 / РОКС-ВКРФ-5,6 |
690 |
1219 |
14 |
918 |
1245 |
|
РОКС-ВКРС-6,3 / РОКС-ВКРФ-6,3 |
755 |
1329 |
14 |
993 |
1316 |
|
РОКС-ВКРС-7,1 / РОКС-ВКРФ-7,1 |
840 |
1469 |
14 |
1150 |
1480 |
|
РОКС-ВКРС-8,0 / РОКС-ВКРФ-8,0 |
1005 |
1699 |
16 |
1202 |
1678 |
|
РОКС-ВКРС-9,0 / РОКС-ВКРФ-9,0 |
1050 |
1729 |
16 |
1356 |
1755 |
|
РОКС-ВКРС-10,0 / РОКС-ВКРФ-10,0 |
1220 |
1979 |
16 |
1444 |
1935 |
|
РОКС-ВКРС-11,2 / РОКС-ВКРФ-11,2 |
1350 |
2126 |
16 |
1576 |
2197 |
|
РОКС-ВКРС-12,5 / РОКС-ВКРФ-12,5 |
1505 |
2327 |
18 |
1694 |
2417 |
Технические характеристики
|
Наименование |
Номер кривой |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Общий дБа |
|
РОКС-ВКРС-3,55-Ех1/IIB-РК635-1,5/3000/220-380 РОКС-ВКРФ-3,55-Ех1/IIB-РК635-1,5/3000/220-380 |
1 |
1,5 |
2790 |
3,48 |
78 |
83 |
|
РОКС-ВКРС-3,55-Ех1/IIB-РК935-2,2/3000/220-380 РОКС-ВКРФ-3,55-Ех1/IIB-РК935-2,2/3000/220-380 |
2 |
2,2 |
2810 |
4,97 |
80 |
82 |
|
РОКС-ВКРС-4,0-Ех1/IIB-РК635-0,37/1500/220-380 РОКС-ВКРФ-4,0-Ех1/IIB-РК635-0,37/1500/220-380 |
1 |
0,37 |
1320 |
1,12 |
67 |
74 |
|
РОКС-ВКРС-4,0-Ех1/IIB-РК935-0,37/1500/220-380 РОКС-ВКРФ-4,0-Ех1/IIB-РК935-0,37/1500/220-380 |
2 |
0,37 |
1320 |
1,12 |
68 |
76 |
|
РОКС-ВКРС-4,0-Ех1/IIB-РК635-3,0/3000/220-380 РОКС-ВКРФ-4,0-Ех1/IIB-РК635-3,0/3000/220-380 |
3 |
3,0 |
2820 |
6,54 |
89 |
87 |
|
РОКС-ВКРС-4,0-Ех1/IIB-РК935-4,0/3000/220-380 РОКС-ВКРФ-4,0-Ех1/IIB-РК935-4,0/3000/220-380 |
4 |
4,0 |
2840 |
8,41 |
90 |
86 |
|
РОКС-ВКРС-4,5-Ех1/IIB-РК635-0,55/1500/220-380 РОКС-ВКРФ-4,5-Ех1/IIB-РК635-0,55/1500/220-380 |
1 |
0,55 |
1350 |
1,61 |
97 |
79 |
|
РОКС-ВКРС-4,5-Ех1/IIB-РК935-1,1/1500/220-380 РОКС-ВКРФ-4,5-Ех1/IIB-РК935-1,1/1500/220-380 |
2 |
1,1 |
1370 |
2,97 |
105 |
81 |
|
РОКС-ВКРС-5,0-Ех1/IIB-РК635-0,37/1000/220-380 РОКС-ВКРФ-5,0-Ех1/IIB-РК635-0,37/1000/220-380 |
1 |
0,37 |
910 |
1,33 |
108 |
75 |
|
РОКС-ВКРС-5,0-Ех1/IIB-РК935-0,55/1000/220-380 РОКС-ВКРФ-5,0-Ех1/IIB-РК935-0,55/1000/220-380 |
2 |
0,55 |
910 |
1,87 |
109 |
77 |
|
РОКС-ВКРС-5,0-Ех1/IIB-РК635-1,1/1500/220-380 РОКС-ВКРФ-5,0-Ех1/IIB-РК635-1,1/1500/220-380 |
3 |
1,1 |
1370 |
2,97 |
117 |
83 |
|
РОКС-ВКРС-5,0-Ех1/IIB-РК935-1,5/1500/220-380 РОКС-ВКРФ-5,0-Ех1/IIB-РК935-1,5/1500/220-380 |
4 |
1,5 |
1380 |
3,95 |
119 |
85 |
|
РОКС-ВКРС-5,6-Ех1/IIB-РК635-0,55/1000/220-380 РОКС-ВКРФ-5,6-Ех1/IIB-РК635-0,55/1000/220-380 |
1 |
0,55 |
910 |
1,87 |
146 |
79 |
|
РОКС-ВКРС-5,6-Ех1/IIB-РК935-0,75/1000/220-380 РОКС-ВКРФ-5,6-Ех1/IIB-РК935-0,75/1000/220-380 |
2 |
0,75 |
910 |
2,29 |
154 |
81 |
|
РОКС-ВКРС-5,6-Ех1/IIB-РК635-2,2/1500/220-380 РОКС-ВКРФ-5,6-Ех1/IIB-РК635-2,2/1500/220-380 |
3 |
2,2 |
1390 |
5,36 |
163 |
87 |
|
РОКС-ВКРС-5,6-Ех1/IIB-РК935-3,0/1500/220-380 РОКС-ВКРФ-5,6-Ех1/IIB-РК935-3,0/1500/220-380 |
4 |
3,0 |
1410 |
7,12 |
170 |
89 |
|
РОКС-ВКРС-6,3-Ех1/IIB-РК635-1,1/1000/220-380 РОКС-ВКРФ-6,3-Ех1/IIB-РК635-1,1/1000/220-380 |
1 |
1,1 |
910 |
3,18 |
168 |
83 |
|
РОКС-ВКРС-6,3-Ех1/IIB-РК935-1,5/1000/220-380 РОКС-ВКРФ-6,3-Ех1/IIB-РК935-1,5/1000/220-380 |
2 |
1,5 |
920 |
4,05 |
177 |
86 |
|
РОКС-ВКРС-6,3-Ex1/IIB-РК635-4,0/1500/220-380 РОКС-ВКРФ-6,3-Ex1/IIB-РК635-4,0/1500/220-380 |
3 |
4,0 |
1410 |
9,38 |
186,8 |
92 |
|
РОКС-ВКРС-6,3-Ех1/IIB-РК935-5,5/1500/220-380 РОКС-ВКРФ-6,3-Ех1/IIB-РК935-5,5/1500/220-380 |
4 |
5,5 |
1440 |
12,1 |
197 |
94 |
|
РОКС-ВКРС-7,1-Ех1/IIB-РК635-2,2/1000/220-380 РОКС-ВКРФ-7,1-Ех1/IIB-РК635-2,2/1000/220-380 |
1 |
2,2 |
920 |
5,79 |
223 |
88 |
|
РОКС-ВКРС-7,1-Ех1/IIB-РК935-3,0/1000/220-380 РОКС-ВКРФ-7,1-Ех1/IIB-РК935-3,0/1000/220-380 |
2 |
3,0 |
930 |
7,31 |
234 |
90 |
|
РОКС-ВКРС-7,1-Ех1/IIB-РК635-7,5/1500/380-660 РОКС-ВКРФ-7,1-Ех1/IIB-РК635-7,5/1500/380-660 |
3 |
7,5 |
1440 |
15,8 |
209 |
96 |
|
РОКС-ВКРС-7,1-Ех1/IIB-РК935-11/1500/380-660 РОКС-ВКРФ-7,1-Ех1/IIB-РК935-11/1500/380-660 |
4 |
11 |
1440 |
22,9 |
287 |
98 |
|
РОКС-ВКРС-8,0-Ex1/IIB-РК635-4,0/1000/220-380 РОКС-ВКРФ-8,0-Ex1/IIB-РК635-4,0/1000/220-380 |
1 |
4,0 |
930 |
9,74 |
314,7 |
92 |
|
РОКС-ВКРС-8,0-Ех1/IIB-РК935-5,5/1000/380-660 РОКС-ВКРФ-8,0-Ех1/IIB-РК935-5,5/1000/380-660 |
2 |
5,5 |
950 |
13,2 |
347 |
95 |
|
РОКС-ВКРС-8,0-Ex1/IIB-РК635-15,0/1500/380-660 РОКС-ВКРФ-8,0-Ex1/IIB-РК635-15,0/1500/380-660 |
3 |
15,0 |
1440 |
30,1 |
393 |
101 |
|
РОКС-ВКРС-8,0-Ех1/IIB-РК935-18,5/1500/380-660 РОКС-ВКРФ-8,0-Ех1/IIB-РК935-18,5/1500/380-660 |
4 |
18,5 |
1450 |
36,1 |
426 |
103 |
|
РОКС-ВКРС-9,0-Ex1/IIB-РК635-3,0/750/220-380 РОКС-ВКРФ-9,0-Ex1/IIB-РК635-3,0/750/220-380 |
1 |
3,0 |
690 |
8,12 |
413 |
89 |
|
РОКС-ВКРС-9,0-Ех1/IIB-РК935-4,0/750/380-660 РОКС-ВКРФ-9,0-Ех1/IIB-РК935-4,0/750/380-660 |
2 |
4,0 |
700 |
10,1 |
441 |
92 |
|
РОКС-ВКРС-9,0-Ex1/IIB-РК635-7,5/1000/380-660 РОКС-ВКРФ-9,0-Ex1/IIB-РК635-7,5/1000/380-660 |
3 |
7,5 |
950 |
17,2 |
456 |
97 |
|
РОКС-ВКРС-9,0-Ех1/IIB-РК935-11,0/1000/380-660 РОКС-ВКРФ-9,0-Ех1/IIB-РК935-11,0/1000/380-660 |
4 |
11,0 |
960 |
23,6 |
492 |
99 |
|
РОКС-ВКРС-10,0-Ех1/IIB-РК635-4,0/750/380-660 РОКС-ВКРФ-10,0-Ех1/IIB-РК635-4,0/750/380-660 |
1 |
4,0 |
700 |
10,1 |
541 |
93 |
|
РОКС-ВКРС-10,0-Ех1/IIB-РК935-7,5/750/380-660 РОКС-ВКРФ-10,0-Ех1/IIB-РК935-7,5/750/380-660 |
2 |
7,5 |
720 |
17,9 |
591 |
96 |
|
РОКС-ВКРС-10,0-Ех1/IIB-РК635-11,0/1000/380-660 РОКС-ВКРФ-10,0-Ех1/IIB-РК635-11,0/1000/380-660 |
3 |
11,0 |
960 |
23,6 |
592 |
101 |
|
РОКС-ВКРС-10,0-Ех1/IIB-РК935-15,0/1000/380-660 РОКС-ВКРФ-10,0-Ех1/IIB-РК935-15,0/1000/380-660 |
4 |
15,0 |
960 |
31,2 |
622 |
103 |
|
РОКС-ВКРС-11,2-Ех1/IIB-РК635-7,5/750/380-660 РОКС-ВКРФ-11,2-Ех1/IIB-РК635-7,5/750/380-660 |
1 |
7,5 |
720 |
17,9 |
695 |
98 |
|
РОКС-ВКРС-11,2-Ех1/IIB-РК935-11,0/750/380-660 РОКС-ВКРФ-11,2-Ех1/IIB-РК935-11,0/750/380-660 |
2 |
11,0 |
720 |
25,3 |
699 |
100 |
|
РОКС-ВКРС-11,2-Ех1/IIB-РК635-18,5/1000/380-660 РОКС-ВКРФ-11,2-Ех1/IIB-РК635-18,5/1000/380-660 |
3 |
18,5 |
960 |
37 |
750 |
105 |
|
РОКС-ВКРС-11,2-Ех1/IIB-РК935-30,0/1000/380-660 РОКС-ВКРФ-11,2-Ех1/IIB-РК935-30,0/1000/380-660 |
4 |
30,0 |
960 |
59,6 |
840 |
107 |
|
РОКС-ВКРС-12,5-Ех1/IIB-РК635-15,0/750/380-660 РОКС-ВКРФ-12,5-Ех1/IIB-РК635-15,0/750/380-660 |
1 |
15,0 |
720 |
31,2 |
927 |
102 |
|
РОКС-ВКРС-12,5-Ех1/IIB-РК935-18,5/750/380-660 РОКС-ВКРФ-12,5-Ех1/IIB-РК935-18,5/750/380-660 |
2 |
18,5 |
720 |
39 |
976 |
104 |
|
РОКС-ВКРС-12,5-Ех1/IIB-РК635-30,0/1000/380-660 РОКС-ВКРФ-12,5-Ех1/IIB-РК635-30,0/1000/380-660 |
3 |
30,0 |
960 |
59,6 |
1009 |
108 |
|
РОКС-ВКРС-12,5-Ех1/IIB-РК935-45,0/1000/380-660 РОКС-ВКРФ-12,5-Ех1/IIB-РК935-45,0/1000/380-660 |
4 |
45,0 |
980 |
87 |
1176 |
111 |
* Технические и шумовые характеристики Ex1/IIC соответствуют Ex1/IIB.
Электрическая схема подключения

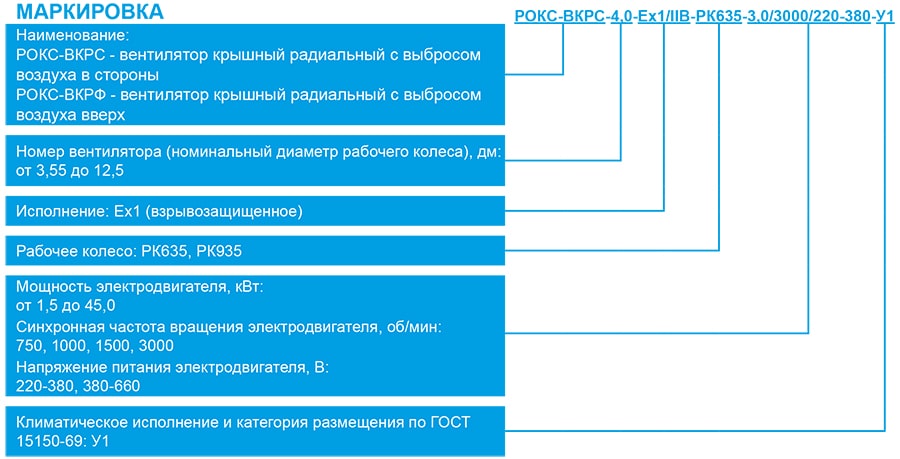

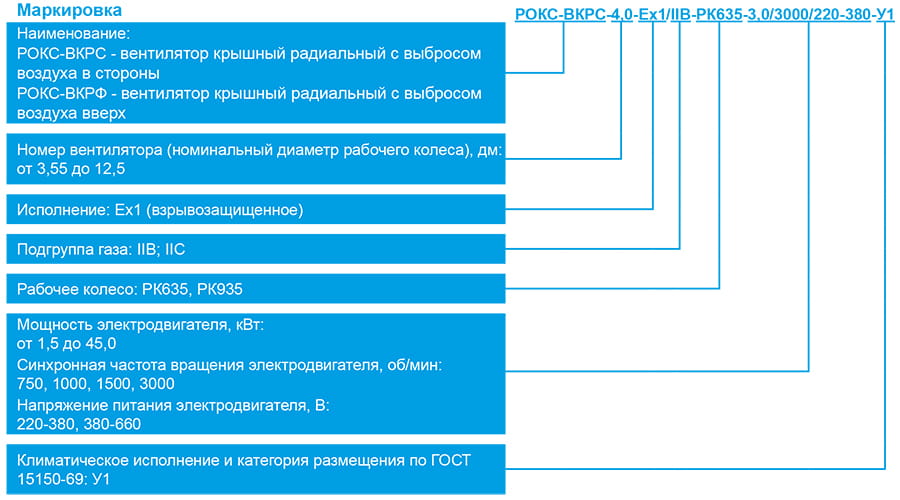

МАРКИРОВКА:
Вентилятор крышный радиальный с выходом потока в стороны – РОКС-ВКРС, с относительным диаметром рабочего колеса 4,0, взрывозащищённого исполнения Ех1, подгруппа перемещаемого газа IIB, укомплектован рабочим колесом РК635, мощностью электродвигателя Ny=3 кВт и частотой вращения рабочего колеса n=3000 об/мин, номинальное напряжение сети 220-380, климатическим исполнением У1.
