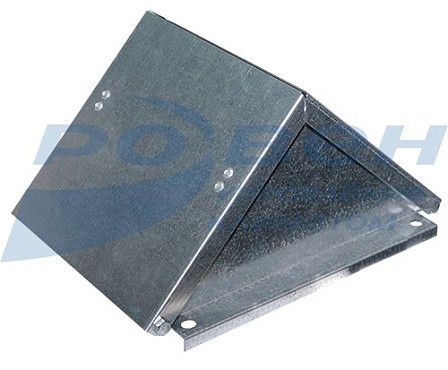

Клапан вертикального выброса для вентиляторов ВР-80-75, ВЦ-14-46
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°.
Материал изготовления: оцинкованная или нержавеющая сталь.
Габаритные и присоединительные размеры
|
Модель |
№ вент. |
A |
A1 |
B |
B1 |
H |
H1 |
d |
Масса,кг |
|
КВВ-ВР/ВЦ-2,0 |
2,0 |
161 |
185,1 |
161 |
217,4 |
123,9 |
161,6 |
9,5 |
0,8 |
|
КВВ-ВР/ВЦ-2,5 |
2,5 |
195 |
219,1 |
195 |
251,4 |
140,9 |
185,5 |
9,5 |
1,0 |
|
КВВ-ВР/ВЦ-3,15 |
3,15 |
240 |
264 |
240 |
297 |
156 |
217,9 |
9,5 |
1,3 |
|
КВВ-ВР/ВЦ-4,0 |
4,0 |
301 |
325,1 |
301 |
357,4 |
193,9 |
260,2 |
9,5 |
1,9 |
|
КВВ-ВР/ВЦ-5,0 |
5,0 |
379 |
413 |
379 |
437 |
225 |
315,9 |
11 |
2,8 |
|
КВВ-ВР/ВЦ-6,3 |
6,3 |
470 |
504 |
470 |
528 |
271 |
373 |
11 |
3,0 |
МАРКИРОВКА:
Клапан вертикального выброса КВВ-ВР/ВЦ-2,0-О
где: КВВ-ВР/ВЦ – клапан вертикального выброса для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер клапана вертикального выброса (номер вентилятора);
О – исполнение клапана вертикального выброса: О - общепромышленное; К1 - коррозионностойкое.
Не представленные в наличии модели доступны к поставке под заказ
