Клапан дымоудаления ДМУ-МС с реверсивым приводом многостворчатый

Клапан дымоудаления ДМУ МС используется в качестве клапана дымоудаления с нормально закрытой заслонкой.
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Видео

Клапан дымоудаления ДМУ МС (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой. Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.

Клапан ДМУ МС изготавливается из оцинкованной стали.
Пределы огнестойкости клапана ДМУ МС – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Многостворчатое исполнения - без вылета створки за пределы корпуса клапана.
Стеновое исполнение клапана - привод внутри клапана.

Способы управления заслонкой клапана ДМУ МС:

Тип привода

Способ перевода заслонки

Механизм перевода заслонки

Принцип срабатывания привода

Из исходного положения в рабочее

из рабочего положения в исходное (многократное использование)

В рабочее положение

В исходное положение

Р

-автоматический, по сигналам пожарной автоматики;

-дистанционный с пульта управления;

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления

-вручную

электродвигатель

электродвигатель

Подача напряжения на соответствующие клеммы питания привода


Примечание:

Электропривод устанавливается только по высоте клапана (H).

Файлы
Клапаны дымоудаления типа ДМУ МС.pdf

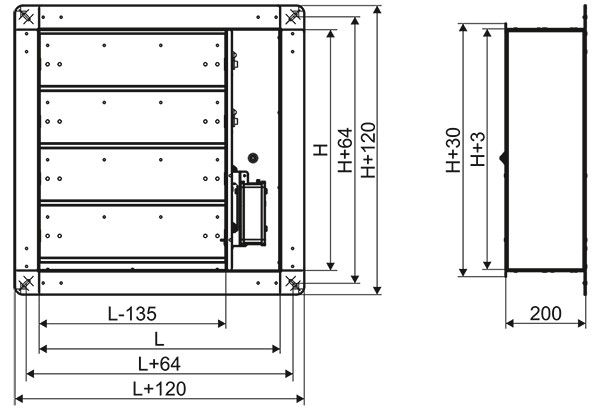

Габаритные и присоединительные размеры (мм)

ДМУ МС чертеж.jpg

Типоразмерный ряд и значение площади живого сечения клапанов ДМУ МС стенового исполнения, м2

ДМУ-МС табл_коэф.jpg

Примечание: Клапаны, размеры которых превышают указанные в таблице, конструируются индивидуально.

Характеристики приводов клапанов ДМУ МС

Характеристика

Реверсивный РОВЕН

Реверсивный Siemens

RLE10-220S

RLE10-24S

GEB146.1E

GEB346.1E

Время поворота, с, не более

30

30

150

150

Крутящий момент, Нм

10

10

20

20

Напряжение электропитания привода, В

220

24

24

220

Потребляемая мощность, Вт

во время вращения

4,2

7,2

1,1

1,6

в состоянии покоя

2,5

2,5

0,5

0,9

Рабочая температура, °С

-30...+50

-30...+50

-32...+50

-32...+50

Степень защиты

IP54

IP54

IP54

IP54

Вес, кг

1,9

1,8

1,0

1,1

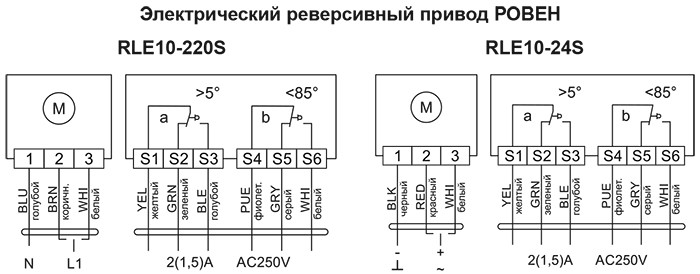

Электрические схемы подключения клапанов ДМУ МС

ДМУ МС-Р элсхемы.jpg

Расшифровка обозначений на схемах подключения приводов:
Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) - Нейтраль; S1 (Q11) - Вход переключателя А ; S4 (Q21) - Вход переключателя В;
S2 (Q12) - Выход переключателя А, нормально замкнутый; S3 (Q14) - Выход переключателя А, нормально открытый;
S5 (Q22) - Выход переключателя В, нормально замкнутый; S6 (Q24) - Выход переключателя В, нормально открытый.

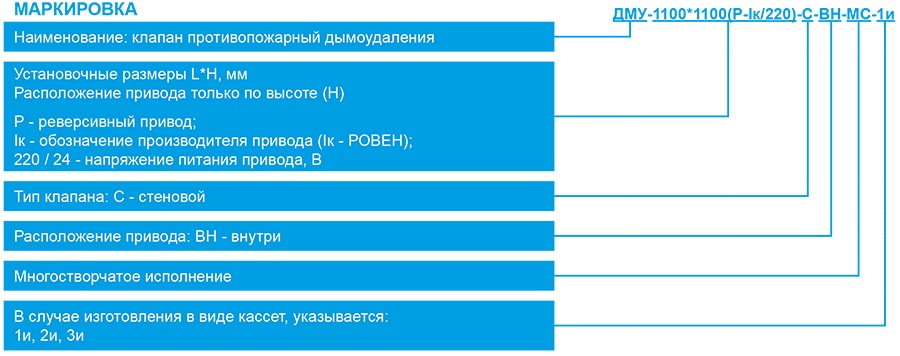

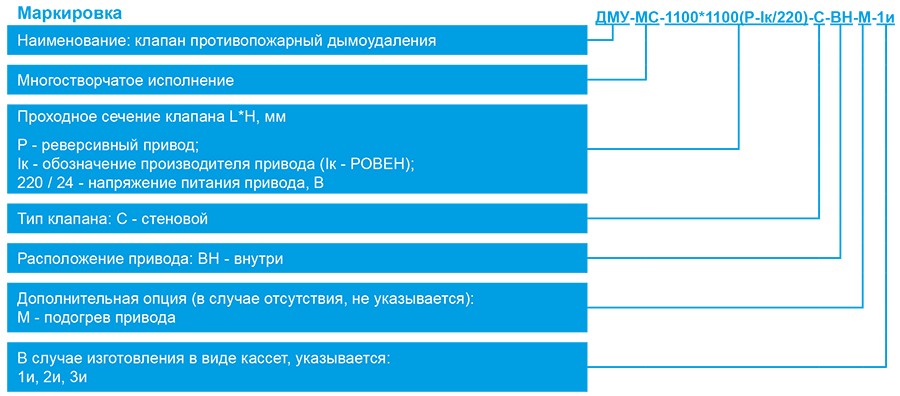

МАРКИРОВКА:

Клапан ДМУ-700*600(P-IIк/220)-С-ВН-МС
                   где:    клапан ДМУ – наименование клапана дымоудаления;
                              700*600 – установочные размеры клапана (L*H), мм;
                              600(P-IIк/220) – напряжение питания, производитель и тип привода:
                                     600 – сторона расположения привода;
                                     Р – тип привода (Р – электрический реверсивный привод;
                                           ЭМ - электромагнитный привод);
                                     IIк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens);
                                     220 – напряжение питания привода, В;
                             С – стеновой тип клапана;
                             ВН – тип размещения привода (ВН - внутри клапана);
                             МС – многостворчатый клапан.
