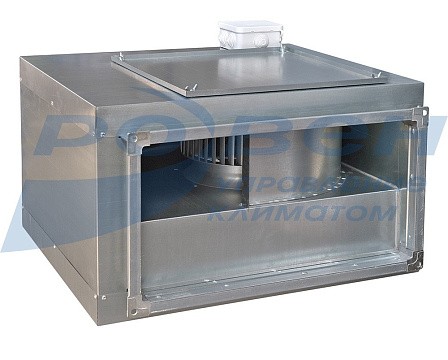

Вентилятор канальный прямоугольный VCP-SH

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Корпус VCP-SH cнабжен дополнительным шумоизолирующим корпусом

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Вентиляторы канальные прямоугольные
Компактная конструкция
Предназначены для общеобменной системы вентиляции
Монтаж в любом положении

Конструктив

Корпус из оцинкованной стали, снабжен внешним шумоизолирующим коробом
Мотор-колесо GQ c загнутыми вперед лопатками
Возможность регулирования скорости

Двигатель

Однофазный или трехфазный асинхронный электродвигатель
Биметаллическая защита двигателя
Степень защиты электродвигателя IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У3 (для эксплуатации в помещениях)
Температура окружающей среды от -40°С до +40°С
Общепромышленное (О) исполнение
Температура перемещаемой среды от -30°С до +40°С
Перемещаемая среда не должна содержать:

- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м³
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

Дополнительная комплектация

VCP, VCP-SH_допы.jpg

1 - Вставка гибкая прямоугольная ВГ
2 - Шпилька
3 - Траверса монтажная
4 - Крепежные изделия

* Дополнительные комплектующие в комплект поставки не входят.
Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (проходное сечение LxH).

Вентиляторы канальные прямоугольные серий VCP, VCP-SH.pdf

1,12 МБ Скачать

Габаритные и присоединительные размеры

VCP-SH чертеж.jpg

Модель	L	Н	L1	H1	A	B	B1	C
VCP-SH-40-20	400	200	420	220	500	300	356	590
VCP-SH-50-25	500	250	520	270	600	350	406	618
VCP-SH-50-30	500	300	520	320	600	400	455	642
VCP-SH-60-30	600	300	620	320	700	425	481	702
VCP-SH-60-35	600	350	620	370	700	475	531	722
VCP-SH-70-40	700	400	720	420	800	525	581	867
VCP-SH-80-50	800	500	820	520	900	625	681	957
VCP-SH-100-50	1000	500	1020	520	1100	625	681	1107

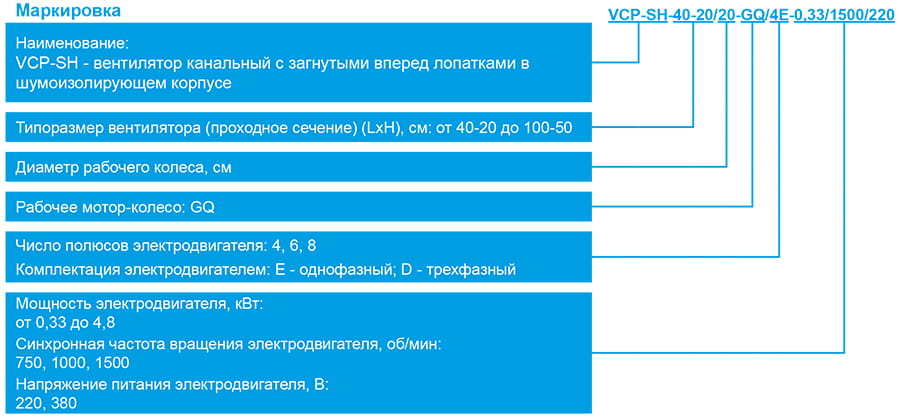

Технические характеристики

Модель	Напряжение/ частота, В/50Гц	Число фаз	Потребляемая мощность, кВт	Ток, А	Частота вращения, об/мин	Масса, кг	Регулятор скорости	Схема подключения
VCP-SH-40-20/20-GQ/4Е	220	1	0,33	1,52	1500	20,3	СРМ-500W	Схема №1
VCP-SH-40-20/20-GQ/4D	380	3	0,33	0,63	1500	20,3	RW11005	Схема №3
VCP-SH-50-25/22-GQ/4Е	220	1	0,51	2,3	1500	26,5	СРМ-800W	Схема №1
VCP-SH-50-25/22-GQ/4D	380	3	0,49	0,82	1500	26,6	RW11005	Схема №4
VCP-SH-50-25/22-GQ/6D	380	3	0,3	0,81	1000	26,3	RW11005	Схема №4
VCP-SH-50-30/25-GQ/4Е	220	1	0,9	4,1	1500	33,0	СРМ-1000W	Схема №2
VCP-SH-50-30/25-GQ/4D	380	3	0,87	1,8	1500	33,0	RW11005	Схема №4
VCP-SH-50-30/25-GQ/6Е	220	1	0,32	1,6	1000	32,6	СРМ-500W	Схема №1
VCP-SH-50-30/25-GQ/6D	380	3	0,32	0,81	1000	32,6	RW11005	Схема №4
VCP-SH-60-30/28-GQ/4Е	220	1	1,6	7,3	1500	43,3	-	Схема №2
VCP-SH-60-30/28-GQ/4D	380	3	1,7	3,2	1500	43,4	RW11006	Схема №4
VCP-SH-60-30/28-GQ/6Е	220	1	0,45	2,2	1000	42,9	СРМ-500W	Схема №2
VCP-SH-60-30/28-GQ/6D	380	3	0,45	0,85	1000	43,0	RW11005	Схема №4
VCP-SH-60-35/31-GQ/4E	220	1	2,25	10,0	1500	50,9	-	Схема №2
VCP-SH-60-35/31-GQ/4D	380	3	2,2	4,0	1500	50,8	RW11007	Схема №4
VCP-SH-60-35/31-GQ/6Е	220	1	0,72	3,6	1000	46,2	СРМ-800W	Схема №2
VCP-SH-60-35/31-GQ/6D	380	3	0,78	1,5	1000	46,7	RW11005	Схема №4
VCP-SH-70-40/35-GQ/4D	380	3	3,5	5,9	1500	66,7	RW11008	Схема №4
VCP-SH-70-40/35-GQ/6D	380	3	1,15	2,3	1000	62,4	RW11005	Схема №4
VCP-SH-80-50/40-GQ/4D	380	3	4,8	8,0	1500	101,2	RW11008	Схема №4
VCP-SH-80-50/40-GQ/6D	380	3	2,8	4,85	1000	94,5	RW11007	Схема №4
VCP-SH-80-50/40-GQ/8D	380	3	1,7	3,7	750	94,2	RW11007	Схема №4
VCP-SH-100-50/45-GQ/6D	380	3	3,5	6,0	1000	116,5	RW11008	Схема №4
VCP-SH-100-50/45-GQ/8D	380	3	2,0	4,1	750	116,3	RW11007	Схема №4

Аэродинамические характеристики

Шумовые характеристики канальных вентиляторов

Модель	Зона измерения	Общий, дБА	Уровень звуковой мощности, дБ в октавных полосах частот, Гц
Модель	Зона измерения	Общий, дБА	63	125	250	500	1000	2000	4000	8000
VCP-SH 40-20/20-GQ/4Е	в канал	63	41	43	51	57	61	54	51	52
VCP-SH 40-20/20-GQ/4Е	к окружению	44	20	22	31	37	40	37	35	35
VCP-SH 40-20/20-GQ/4D	в канал	69	55	68	65	60	56	55	53	46
VCP-SH 40-20/20-GQ/4D	к окружению	60	33	41	58	51	59	44	40	33
VCP-SH 50-25/22-GQ/4Е	в канал	63	50	44	50	58	59	55	53	51
VCP-SH 50-25/22-GQ/4Е	к окружению	49	29	27	33	43	44	38	42	40
VCP-SH 50-25/22-GQ/4D	в канал	66	40	47	53	59	62	59	56	55
VCP-SH 50-25/22-GQ/4D	к окружению	50	20	30	35	44	47	41	40	41
VCP-SH 50-25/22-GQ/6D	в канал	66	40	47	53	59	62	59	56	55
VCP-SH 50-25/22-GQ/6D	к окружению	50	20	30	35	44	47	41	40	41
VCP-SH 50-30/25-GQ/4Е	в канал	65	53	50	52	55	59	58	58	56
VCP-SH 50-30/25-GQ/4Е	к окружению	48	34	33	37	43	44	39	39	35
VCP-SH 50-30/25-GQ/4D	в канал	70	45	55	54	60	65	63	62	63
VCP-SH 50-30/25-GQ/4D	к окружению	51	26	35	40	44	48	43	42	41
VCP-SH 50-30/25-GQ/6Е	в канал	65	53	50	52	55	59	58	58	56
VCP-SH 50-30/25-GQ/6Е	к окружению	48	34	33	37	43	44	39	39	35
VCP-SH 50-30/25-GQ/6D	в канал	70	45	55	54	60	65	63	62	63
VCP-SH 50-30/25-GQ/6D	к окружению	51	26	35	40	44	48	43	42	41
VCP-SH 60-30/28-GQ/4Е	в канал	70	67	59	54	61	66	64	61	59
VCP-SH 60-30/28-GQ/4Е	к окружению	52	44	37	41	44	48	44	41	40
VCP-SH 60-30/28-GQ/4D	в канал	75	52	64	58	65	70	69	66	64
VCP-SH 60-30/28-GQ/4D	к окружению	56	33	42	42	46	53	48	45	45
VCP-SH 60-30/28-GQ/6Е	в канал	70	67	59	54	61	66	64	61	59
VCP-SH 60-30/28-GQ/6Е	к окружению	52	44	37	41	44	48	44	41	40
VCP-SH 60-30/28-GQ/6D	в канал	63	59	62	57	56	58	56	54	46
VCP-SH 60-30/28-GQ/6D	к окружению	51	37	51	52	48	46	42	40	36
VCP-SH 60-35/31-GQ/4E	в канал	76	56	61	59	64	72	69	67	66
VCP-SH 60-35/31-GQ/4E	к окружению	56	36	41	40	47	53	48	48	47
VCP-SH 60-35/31-GQ/4D	в канал	76	56	61	59	64	72	69	67	66
VCP-SH 60-35/31-GQ/4D	к окружению	56	36	41	40	47	53	48	48	47
VCP-SH 60-35/31-GQ/6E	в канал	66	64	67	58	60	61	60	58	54
VCP-SH 60-35/31-GQ/6E	к окружению	55	43	52	56	53	50	46	45	40
VCP-SH 60-35/31-GQ/6D	в канал	66	64	67	58	60	61	60	58	54
VCP-SH 60-35/31-GQ/6D	к окружению	55	43	52	56	53	50	46	45	40
VCP-SH 70-40/35-GQ/4D	в канал	79	60	60	66	68	76	73	69	68
VCP-SH 70-40/35-GQ/4D	к окружению	62	41	41	49	55	58	54	52	51
VCP-SH 70-40/35-GQ/6D	в канал	69	67	66	60	63	65	63	61	55
VCP-SH 70-40/35-GQ/6D	к окружению	60	49	57	57	59	55	50	46	41
VCP-SH 80-50/40-GQ/4D	в канал	81	72	75	75	71	76	75	71	67
VCP-SH 80-50/40-GQ/4D	к окружению	72	57	68	69	67	69	64	60	58
VCP-SH 80-50/40-GQ/6D	в канал	76	65	68	65	69	72	71	67	61
VCP-SH 80-50/40-GQ/6D	к окружению	64	49	57	60	62	60	55	51	50
VCP-SH 80-50/40-GQ/8D	в канал	76	65	68	65	69	72	71	67	61
VCP-SH 80-50/40-GQ/8D	к окружению	64	49	57	60	62	60	55	51	50
VCP-SH 100-50/45-GQ/6D	в канал	75	68	73	71	72	70	68	62	59
VCP-SH 100-50/45-GQ/6D	к окружению	67	53	62	61	61	63	61	56	54
VCP-SH 100-50/45-GQ/8D	в канал	70	73	85	76	66	64	63	61	58
VCP-SH 100-50/45-GQ/8D	к окружению	55	60	63	52	49	47	47	45	43
