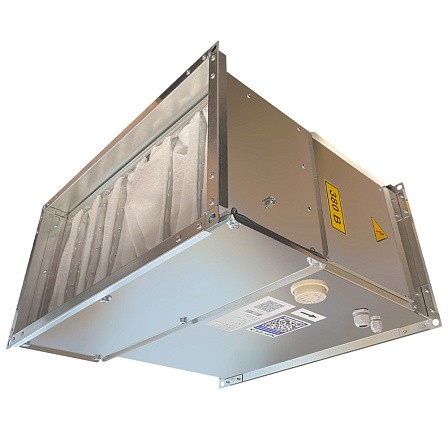

Воздухонагреватель электрический прямоугольный предварительный E (PTC)

получить консультацию

Описание товара

Характеристики моделей

Купить

Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.
В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

Габаритные и присоединительные размеры, мм

Электронагр прямоуг предварительный E (PTC) с термостатом_чертеж.jpg

Модель	B	H	B1	H1	Lm	Bm	Hm
E... - 4020	400	200	420	220	480	535	270
E... - 5025	500	250	520	270	480	635	320
E... - 5030	500	300	520	320	480	635	370
E... - 6030	600	300	620	320	480	735	370
E... - 6035	600	350	620	370	480	735	420
E... - 7040	700	400	730	430	480	845	480
E... - 8050	800	500	830	530	480	945	580
E... -10050	1000	500	1030	530	480	1145	580

Технические характеристики

Модель	Напряжение, В	Мощность электрическая, кВт	Ток, А	Сечение (рекомендуемое)	Автомат (рекомендуемый)	Масса, кг
E 1.8(PTC)- 4020	1~220В	1,8	10,5	3х 2,5мм² (L,N,PE)	1P C16A	7,9
E 3.5(PTC)- 4020	1~220В	3,5	21	3х 4мм² (L,N,PE)	1P C25A	8,1
E 5.0(PTC)- 4020	3~380В	5	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	8,4
E 7.0(PTC)- 4020	3~380В	7	15,8	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	8,4
E 1.8(PTC)- 5025	1~220В	1,8	10,5	3х 2,5мм² (L,N,PE)	1P C16A	9,7
E 3.5(PTC)- 5025	1~220В	3,5	21	3х 4мм² (L,N,PE)	1P C25A	9,7
E 5.0(PTC)- 5025	3~380В	5	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	10
E 7.0(PTC)- 5025	3~380В	7	15,8	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	10
E 1.9(PTC)- 5030	1~220В	1,9	10,5	3х 2,5мм² (L,N,PE)	1P C16A	10,5
E 3.5(PTC)- 5030	1~220В	3,5	21	3х 4мм² (L,N,PE)	1P C25A	10,5
E 5.6(PTC)- 5030	3~380В	5,6	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	10,9
E 7.0(PTC)- 5030	3~380В	7	15,8	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	10,9
E11(PTC)- 5030	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	11,2
E 3.8(PTC)- 6030	1~220В	3,8	21	3х 4мм² (L,N,PE)	1P C25A	11,4
E 5.6(PTC)- 6030	3~380В	5,6	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	11,7
E 7.0(PTC)- 6030	3~380В	7	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	11,7
E11(PTC)- 6030	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	12,1
E15(PTC)- 6030	3~380В	15	31,5	5х 6мм² (L1,L2,L3,N,PE)	3P C32A	12,5
E 3.8(PTC)- 6035	1~220В	3,8	21	3х 4мм² (L,N,PE)	1P C25A	12,2
E 5.6(PTC)- 6035	3~380В	5,6	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	12,6
E 7.0(PTC)- 6035	3~380В	7	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	12,6
E15(PTC)- 6035	3~380В	15	31,5	5х 6мм² (L1,L2,L3,N,PE)	3P C32A	13,4
E11(PTC)- 6035	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	13
E 5.6(PTC)- 7040	3~380В	5,6	10,5	5х 2,5мм² (L1,L2,L3,N,PE)	3P C16A	14,4
E 7.0(PTC)- 7040	3~380В	7	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	14,4
E11(PTC)- 7040	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	14,8
E15(PTC)- 7040	3~380В	15	31,5	5х 6мм² (L1,L2,L3,N,PE)	3P C32A	15,2
E22(PTC)- 7040	3~380В	22	42	5х16мм² (L1,L2,L3,N,PE)	3P C50A	15,9
E 7.5(PTC)- 8050	3~380В	7,5	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	17,3
E11(PTC)- 8050	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	17,6
E15(PTC)- 8050	3~380В	15	31,5	5х 6мм² (L1,L2,L3,N,PE)	3P C32A	18
E22(PTC)- 8050	3~380В	22	42	5х16мм² (L1,L2,L3,N,PE)	3P C50A	18,8
E30(PTC)- 8050	3~380В	30	63	5х16мм² (L1,L2,L3,N,PE)	3P C63A	19,5
E 7.5(PTC)-10050	3~380В	7,6	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	19,3
E11(PTC)-10050	3~380В	11	21	5х 4мм² (L1,L2,L3,N,PE)	3P C25A	19,6
E15(PTC)-10050	3~380В	15	31,5	5х 6мм² (L1,L2,L3,N,PE)	3P C32A	20
E22(PTC)-10050	3~380В	22	42	5х16мм² (L1,L2,L3,N,PE)	3P C50A	20,8
E30(PTC)-10050	3~380В	30	63	5х16мм² (L1,L2,L3,N,PE)	3P C63A	21,5
