Вентилятор канальный для круглых каналов со свободным колесом VCB-LT
Вентиляторы VCB-LT – серия канальных вентиляторов для круглых каналов со свободным рабочим колесом. Лопатки рабочего колеса загнуты назад. Корпус вентиляторов изготовлен из каркасно-панельного алюминиевого профиля с утепленными ППУ панелями.
Особенностью данного вентилятора является его кубическая форма. Она позволяет путем перестановки быстросъемных панелей организовать в горизонтальном положении вентилятора выброс воздуха в одном из направлений: по оси, вверх и вбок.
Кроме того, особенностью вентилятора VCB-LT является возможность изменения стороны его обслуживания.
Вентилятор может быть установлен только в горизонтальном положении с опорной площадкой электродвигателя в нижней части.
Для удобства монтажа вентилятор VCB-LT оснащен специальным монтажным комплектом, который позволяет монтировать вентилятор в напольном, а при необходимости – в подвесном исполнении.
Вентиляторы VCB-LT предназначены для эксплуатации в условиях умеренного климата (У) 2-й и 3-й категории размещения по ГОСТ 15150. Температура перемещаемой среды от -40 ºС до +40 ºС.
В линейке представлены модели как с трехфазным асинхронным двигателем, так и с однофазным асинхронным двигателем, позволяющим подключать вентилятор к однофазной сети 220В. Классом защиты двигателя – IP54.
Защита электродвигателя от перегрева в случае перегрузки, обрыва фазы или короткого замыкания осуществляется с помощью внешних устройств, таких как частотный преобразователь, тепловое реле или ручной пускатель с функцией защиты двигателя (ПРК).
Дополнительное оборудование для монтажа канальных вентиляторов VCB-LT
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая ВГ* |
Вставки гибкие типа ВГ предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С |
|
2 |
Шпилька |
Шпильки (М6-М10) используются для монтажа в подвесном исполнении. Размер шпильки необходимо подбирать в зависимости от массы изделия |
|
3 |
Крепежные изделия |
Крепежные изделия должны соответствовать применяемой шпильке и обеспечивать надежную фиксацию изделия в подвесном исполнении |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
*Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (круглому присоединительному сечению - ØD).
Габаритные и присоединительные размеры
|
Модель |
L |
D |
|
VCB-LT-250-О/25-РЦ-0,12/1500/220-У2 |
500 |
250 |
|
VCB-LT-315-О/31-РЦ-0,18/1500/220-У2 |
500 |
315 |
|
VCB-LT-355-О/35-РЦ-0,37/1500/220-У2 |
650 |
355 |
|
VCB-LT-400-О/40-РЦ-0,75/1500/220-У2 |
650 |
400 |
|
VCB-LT-450-О/45-РЦ-1,1/1500/220-У2 |
750 |
450 |
|
VCB-LT-500-О/50-РЦ-1,5/1500/220-У2 |
800 |
500 |
|
VCB-LT-250-О/25-РЦ-0,12/1500/220-380-У2 |
500 |
250 |
|
VCB-LT-315-О/31-РЦ-0,12/1500/220-380-У2 |
500 |
315 |
|
VCB-LT-355-О/35-РЦ-0,18/1500/220-380-У2 |
650 |
355 |
|
VCB-LT-400-О/40-РЦ-0,55/1500/220-380-У2 |
650 |
400 |
|
VCB-LT-450-О/45-РЦ-1,1/1500/220-380-У2 |
750 |
450 |
|
VCB-LT-500-О/50-РЦ-2,2/1500/220-380-У2 |
800 |
500 |
|
VCB-LT-560-О/56-РЦ-3,0/1500/220-380-У2 |
900 |
560 |
|
VCB-LT-630-О/63-РЦ-5,5/1500/220-380-У2 |
1000 |
630 |
|
VCB-LT-710-О/71-РЦ-2,2/1000/220-380-У2 |
1100 |
710 |
Технические характеристики
|
Модель |
Напряжение питания, В |
Ток, А 3-220/ 3-380 |
Мощность, кВт |
Частота вращения номинальная, об/мин |
Силовой кабель питания |
Масса,кг |
|
VCB-LT-250-О/25-РЦ-0,12/1500/220-У2 |
1-220 |
1,1 |
0.12 |
1500 |
ВВГ 3х1,5 |
27,1 |
|
VCB-LT-315-О/31-РЦ-0,18/1500/220-У2 |
1-220 |
1,62 |
0.18 |
1500 |
ВВГ 3х1,5 |
29,9 |
|
VCB-LT-355-О/35-РЦ-0,37/1500/220-У2 |
1-220 |
2,95 |
0.37 |
1500 |
ВВГ 3х1,5 |
42,3 |
|
VCB-LT-400-О/40-РЦ-0,75/1500/220-У2 |
1-220 |
5,61 |
0.75 |
1500 |
ВВГ 3х1,5 |
48 |
|
VCB-LT-450-О/45-РЦ-1,1/1500/220-У2 |
1-220 |
7,41 |
1.1 |
1500 |
ВВГ 3х1,5 |
61,2 |
|
VCB-LT-500-О/50-РЦ-1,5/1500/220-У2 |
1-220 |
10 |
1.5 |
1500 |
ВВГ 3х1,5 |
68,7 |
|
VCB-LT-250-О/25-РЦ-0,12/1500/220-380-У2 |
3-220/ 3-380 |
0,84/0,49 |
0,12 |
1500 |
ВВГ 4х1,5 |
27,5 |
|
VCB-LT-315-О/31-РЦ-0,12/1500/220-380-У2 |
3-220/ 3-380 |
0,84/0,49 |
0,12 |
1500 |
ВВГ 4х1,5 |
30,3 |
|
VCB-LT-355-О/35-РЦ-0,18/1500/220-380-У2 |
3-220/ 3-380 |
1,16/0,67 |
0,18 |
1500 |
ВВГ 4х1,5 |
40,5 |
|
VCB-LT-400-О/40-РЦ-0,55/1500/220-380-У2 |
3-220/ 3-380 |
2,87/1,66 |
0,55 |
1500 |
ВВГ 4х1,5 |
44,7 |
|
VCB-LT-450-О/45-РЦ-1,1/1500/220-380-У2 |
3-220/ 3-380 |
4,91/2,84 |
1,1 |
1500 |
ВВГ 4х1,5 |
58,8 |
|
VCB-LT-500-О/50-РЦ-2,2/1500/220-380-У2 |
3-220/ 3-380 |
9,15/5,3 |
2,2 |
1500 |
ВВГ 4х1,5 |
75,9 |
|
VCB-LT-560-О/56-РЦ-3,0/1500/220-380-У2 |
3-220/ 3-380 |
11,72/6,79 |
3,0 |
1500 |
ВВГ 4х1,5 |
104 |
|
VCB-LT-630-О/63-РЦ-5,5/1500/220-380-У2 |
3-220/ 3-380 |
19,65/11,38 |
5,5 |
1500 |
ВВГ 4х1,5 |
133,5 |
|
VCB-LT-710-О/71-РЦ-2,2/1000/220-380-У2 |
3-220/ 3-380 |
9,58/5,55 |
2,2 |
1000 |
ВВГ 4х1,5 |
154,5 |
Электрические схемы подключения вентиляторов
Схема подключения трёхфазного электродвигателя вентилятора
На заводе трёхфазные электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380В с помощью трехфазного преобразователя частоты, устройства плавного пуска или прямым пуском с защитным реле. Трёхфазные вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.
*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Схема подключения однофазного электродвигателя вентилятора
Вентиляторы с однофазным электродвигателем до мощности 1,0 кВт можно подключить к симисторному регулятору для изменения оборотов вращения вала двигателя. Вентиляторы с мощностью электродвигателя выше 1,0 кВт возможно подключить к однофазным преобразователям частоты.

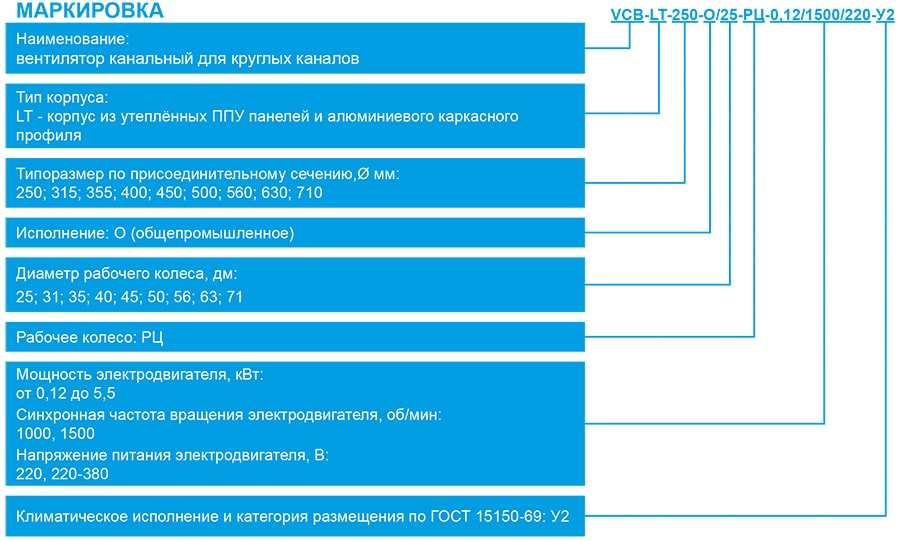

МАРКИРОВКА:
Вентилятор канальный прямоугольный со свободным колесом VCB, тип корпуса LT (изготовлен из каркасно-панельного алюминиевого профиля с утепленными ППУ панелями), типоразмер вентилятора 250, общепромышленного исполнения, диаметр рабочего колеса 25 дм, укомплектован рабочим колесом РЦ, мощностью электродвигателя N=0,12 кВт и частотой вращения рабочего колеса n=1500 об/мин, напряжение питания электродвигателя 220В, климатическое исполнение и категория размещения - У2 .
