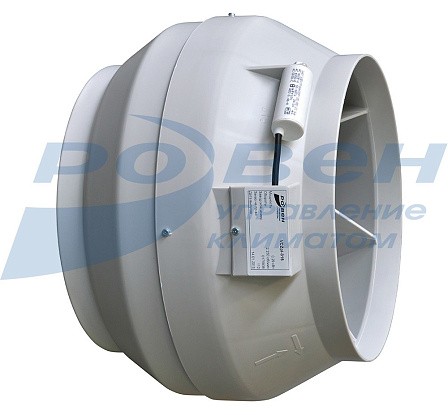

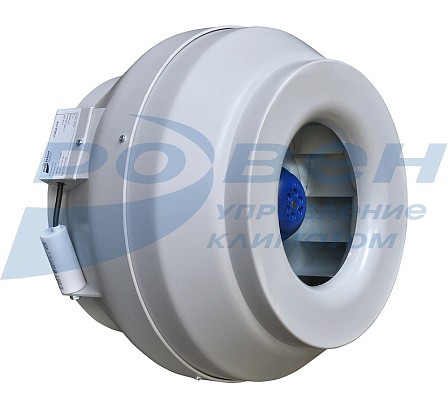

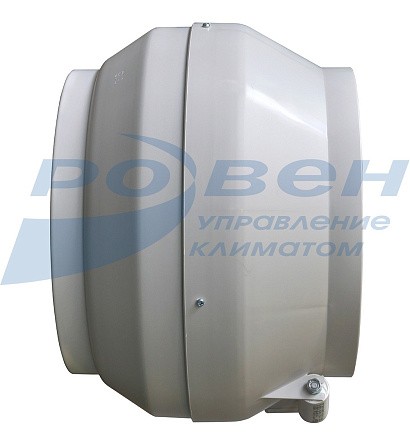

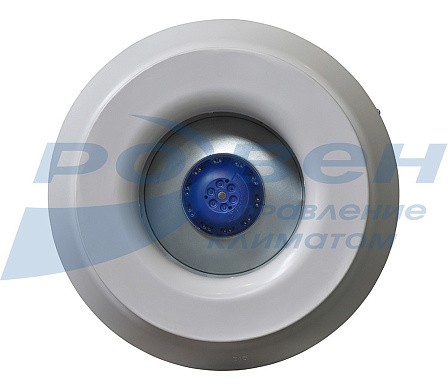

Вентилятор канальный круглый с пластмассовым корпусом VCZpl

- Компактная конструкция
- Корпус из пластика
- Колесо и двигатель с внешним ротором «Ebm-papst»
- Установка в любом положении

Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.

  • Компактная конструкция
  • Корпус из пластика
  • Колесо и двигатель с внешним ротором «Ebm-papst»
  • Установка в любом положении
  • Возможность регулировки скорости
  • Класс защиты электродвигателя IP 44
  • Температуре окружающей среды от - 40°С до + 40 °С
  • Максимальная температура перемещаемого воздуха не выше +50°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40 °С.
Файлы
Вентиляторы канальные круглые серии VCZpl.pdf

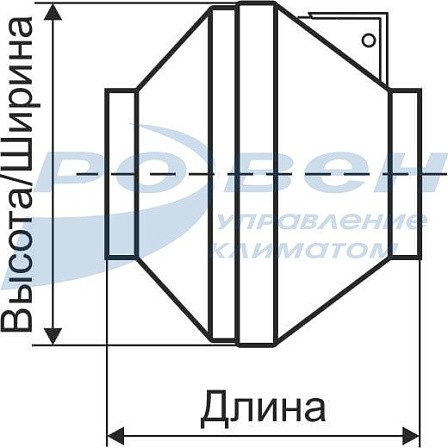

Габаритные и присоединительные размеры (мм)

VCZpl-K чертеж.jpg

Модель

А

В

D

VCZpl-100

100

250

220

VCZpl-125

125

250

220

VCZpl-160

160

340

230

VCZpl-200

200

340

250

VCZpl-250

250

340

250

VCZpl-315

315

400

280

Технические характеристики

Модель

Напряжение/

частота, В/50Гц

Число

фаз

Потребляемая

мощность,

кВт

Ток,

А

Частота

вращения,

об/ мин

Масса, кг

Регулятор скорости*

VCZpl-100

220

1

0,052

0,23

2350

3,117

СРМ 250W

-

VCZpl-125

0,052

0,23

2350

2,22

VCZpl-160

0,085

0,38

2700

3,38

СРМ 500W/M

VCZpl-200

0,155

0,68

2500

4,1

VCZpl-250

0,210

0,93

2500

4,5

СРМ 500W

VCZpl-315

0,225

1,0

2700

6,08

* Подробная информация по регуляторам скорости представлена  в разделе «Смесительные узлы и приборы автоматики».
Регуляторы СРМ W/М предназначены для работы с круглыми канальными вентиляторами от диаметра 160 мм.

Аэродинамические характеристики



Акустические характеристики

Модель Зона
измерения
Общий, дБА Уровень звуковой мощности, дБ в октавных полосах частот, Гц
63 125 250 500 1000 2000 4000 8000
VCZpl-100 в канал 67 50 54 61 62 62 56 50 35
к окружению 47 28 32 36 36 42 40 41 34
VCZpl-125 в канал 68 48 53 59 64 62 60 53 37
к окружению 47 30 33 36 36 41 40 42 35
VCZpl-160 в канал 70 44 53 62 66 66 57 58 42
к окружению 54 32 35,5 39,5 43,5 49,5 46,5 47,5 34,5
VCZpl-200 в канал 69 48 57 62 65 61 57 55 47
к окружению 53 39 40,2 39,2 41,2 47,2 46,2 46,2 38,2
VCZpl-250 в канал 70 48 56 61 65 64 63 60 53
к окружению 53 33 36 40 43 48 47 46 38
VCZpl-315 в канал 70 46 54 58 63 63 67 59 57
к окружению 55 36 38 40 46 49 50 46 38

Электрическая схема подключения вентилятора с двигателем Ebm-papst


МАРКИРОВКА:

Вентилятор канальный круглый VСZpl–100
                      где: VСZpl – серия канального вентилятора в пластиковом корпусе с рабочим колесом и двигателем фирмы «Ebm-papst»;
                            100 – типоразмер (от 100 до 315).


Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
Уценка, подробности в описании
шт
6 715 ₽
Руководство по эксплуатации VCZpl.pdf
