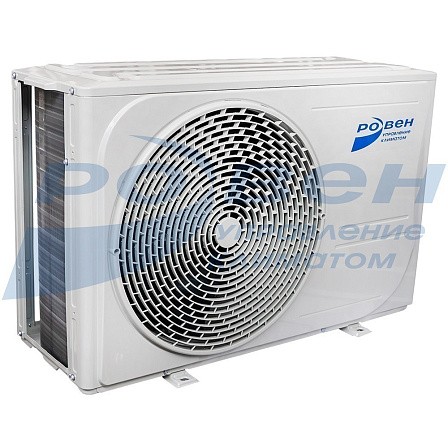

Компрессорно-конденсаторные блоки серий RCC/RCH
Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе. ККБ данной серии является важной и неотъемлемой частью системы кондиционирования воздуха используемой в составе приточной или приточно-вытяжной установки, а так же независимой секции фреонового охлаждения.
Работа компрессорно-конденсаторного блока основана на принципе сжатия хладагента (фреона) посредством компрессора, создания высокого давления, а следовательно и высокой температуры хладагента. Фреоновый конденсатор и осевой вентилятор служит для охлаждения сжатого газа при переходе его в другое агрегатное состояние - этот процесс называется «конденсирование» в результате которого хладагент переходит в жидкое состояние.
Одним из преимуществ компрессорно-конденсаторного блока являются его компактность, небольшой вес и универсальность, что упрощает его установку и дальнейшую эксплуатацию, а благодаря повышенной эффективности и экономичности позволяет снижать потребление электроэнергии по сравнению с традиционными системами охлаждения.
Технические характеристики ККБ RCC/RCH
Типоразмер ККБ |
RCC-3,2-410 |
RCC-5,0-410 |
RCC-6,0-410 |
RCH-7,2-410 |
RCH-13,0-410 |
RCC-22-410 |
RCC-28-410 |
RCC-35-410 |
RCC-45-410 |
||
Производительность, кВт* |
Охлаждение, кВт |
3,2 |
5,0 |
6,0 |
7,2 |
13,0 |
22,0 |
28,0 |
35,0 |
45,0 |
|
Обогрев, кВт |
- |
- |
- |
7,7 |
14,5 |
- |
- |
- |
- |
||
Количество холодильных контуров |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
Питание |
220-240 В~, 1 Ф, 50 Гц |
380-400 В~, 3 Ф, 50 Гц |
|||||||||
Рекомендованное сечение (мм2) |
3x1,0 |
3x1,5 |
3x2,5 |
3x4,0 |
3x2,5 |
5x2,5 |
5x4,0 |
5x4,0 |
5x6,0 |
||
Компрессор |
Тип / Количество компрессоров, шт |
Ротационный / 1 |
Спиральный / 1 |
||||||||
Потребляемая мощность, Вт |
|||||||||||
Охлаждение |
1250 |
1800 |
2150 |
2450 |
3950 |
6230 |
8410 |
10910 |
13790 |
||
Обогрев |
- |
- |
- |
2350 |
4050 |
- |
- |
- |
- |
||
Максимальный рабочий ток, А |
9,0 |
12,8 |
15,5 |
18,5 |
12,6 |
11,77 |
15,54 |
20,14 |
26,32 |
||
Емкость рабочего конденсатора, мкФ |
40 |
35 |
50 |
60 |
- |
- |
- |
- |
- |
||
Встроенная тепловая защита |
да |
да |
да |
да |
да |
да |
да |
да |
да |
||
Вентилятор |
Количество вентиляторов, шт |
1 |
1 |
1 |
1 |
2 |
1 |
1 |
1 |
1 |
|
Напряжение питания, В |
220-240 В~, 1 Ф, 50 Гц |
||||||||||
Электрические характеристики |
Максимальный ток, А |
9,00 |
12,80 |
15,50 |
17,00 |
12,60 |
15,50 |
20,00 |
24,00 |
30,80 |
|
Максимальная потребляемая мощность, кВт |
1,45 |
2,35 |
2,85 |
3,20 |
6,00 |
9,20 |
11,80 |
15,00 |
18,1 |
||
Присоединительные размеры |
Жидкостная линия |
дюйм |
1/4 |
1/4 |
1/4 |
1/4 |
3/8 |
1/2 |
5/8 |
5/8 |
5/8 |
мм |
6,35 |
6,35 |
6,35 |
6,35 |
9,52 |
12,7 |
15,87 |
15,87 |
15,87 |
||
Газовая линия |
дюйм |
3/8 |
1/2 |
1/2 |
1/2 |
3/4 |
7/8 |
1 1/8 |
1 1/8 |
1 1/8 |
|
мм |
9,52 |
12,7 |
12,7 |
12,7 |
19,05 |
22,22 |
28,57 |
28,57 |
28,57 |
||
Трубы для хладагента |
Макс. длина трубопровода, м |
15 |
15 |
15 |
15 |
15 |
50 |
50 |
50 |
50 |
|
Макс. перепад высот, м |
5 |
5 |
5 |
5 |
5 |
25 |
25 |
25 |
25 |
||
Тип соединения |
Под вальцовку |
да |
да |
да |
да |
да |
|
|
|
|
|
Под пайку |
|
|
|
|
|
да |
да |
да |
да |
||
Хладагент |
Тип заправки |
Фреон |
Фреон |
Фреон |
Фреон |
Фреон |
Фреон |
Фреон |
Фреон |
Фреон |
|
Марка хладагента / гр. |
R410A / 400 |
R410A / 830 |
R410A / 1060 |
R410A / 1460 |
R410A / 3300 |
R410A / 5000 |
R410A / 6000 |
R410A / 7000 |
R410A / 10000 |
||
Габаритные размеры* |
Ширина (L), мм |
728 |
890 |
890 |
930 |
1032 |
1060 |
1060 |
1060 |
1060 |
|
Высота (H), мм |
503 |
546 |
546 |
651 |
1255 |
865 |
991 |
991 |
991 |
||
Глубина (C), мм |
286 |
344 |
344 |
396 |
422 |
1036 |
1036 |
1126 |
1176 |
||
Транспортировочные габариты* |
Ширина (L), мм |
798 |
934 |
934 |
1010 |
1125 |
1070 |
1070 |
1070 |
1070 |
|
Высота (H), мм |
554 |
608 |
608 |
735 |
1385 |
900 |
1050 |
1050 |
1050 |
||
Глубина (C), мм |
321 |
382 |
382 |
435 |
485 |
1100 |
1100 |
1140 |
1140 |
||
Транспортировочная масса, кг |
27 |
36 |
38 |
52 |
108 |
163 |
175 |
210 |
246 |
||
Уровень звукового давления, дБ (А) |
51 |
54 |
54 |
59 |
65 |
67 |
67 |
68 |
71 |
* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.
Габаритные размеры ККБ RCC/RCH
Холодопроизводительность ККБ RCC/RCH, в зависимости от температуры, кВт
Температура наружного воздуха, °С |
Температура конденсации фреона, °С |
Температура кипения, °С |
+12,5 °С |
+12 °С |
+10 °С |
+8 °С |
+7 °С |
+5 °С |
+4 °С |
+2 °С |
|
RCC-3.2-410 |
|||||||||||
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
4,69 |
4,62 |
4,37 |
4,06 |
3,91 |
3,70 |
3,57 |
3,35 |
Потребляемая мощность |
кВт |
0,83 |
0,83 |
0,85 |
0,87 |
0,88 |
0,88 |
0,89 |
0,89 |
||
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
4,49 |
4,40 |
4,14 |
3,89 |
3,77 |
3,52 |
3,40 |
3,20 |
Потребляемая мощность |
кВт |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,97 |
0,97 |
||
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
4,27 |
4,20 |
3,94 |
3,73 |
3,60 |
3,37 |
3,25 |
3,03 |
Потребляемая мощность |
кВт |
1,03 |
1,03 |
1,03 |
1,04 |
1,04 |
1,05 |
1,05 |
1,04 |
||
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
4,04 |
3,99 |
3,76 |
3,51 |
3,40 |
3,20 |
3,09 |
2,89 |
Потребляемая мощность |
кВт |
1,13 |
1,13 |
1,13 |
1,13 |
1,13 |
1,13 |
1,12 |
1,11 |
||
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
3,85 |
3,78 |
3,55 |
3,30 |
3,20 |
3.00 |
2,92 |
2,73 |
Потребляемая мощность |
кВт |
1,23 |
1,23 |
1,22 |
1,22 |
1,22 |
1,21 |
1,2 |
1,19 |
||
RCC-5.0-410 |
|||||||||||
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
7,83 |
7,71 |
7,20 |
6,71 |
6,51 |
6,07 |
5,95 |
5,50 |
Потребляемая мощность |
кВт |
0,83 |
0,85 |
0,89 |
0,90 |
0,91 |
0,93 |
0,94 |
0,95 |
||
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
7,42 |
7,33 |
6,83 |
6,39 |
6,18 |
5,75 |
5,48 |
5,22 |
Потребляемая мощность |
кВт |
0,99 |
1,00 |
1,03 |
1,04 |
1,05 |
1,06 |
1,06 |
1,07 |
||
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
7,03 |
6,89 |
6,45 |
6,04 |
5,83 |
5,41 |
5,22 |
4,84 |
Потребляемая мощность |
кВт |
1,16 |
1,17 |
1,18 |
1,19 |
1,19 |
1,20 |
1,20 |
1,20 |
||
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
6,59 |
6,48 |
6,05 |
5,63 |
5,45 |
5,07 |
4,92 |
4,57 |
Потребляемая мощность |
кВт |
1,31 |
1,31 |
1,32 |
1,32 |
1,32 |
1,32 |
1,32 |
1,31 |
||
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
6,15 |
6,04 |
5,65 |
5,25 |
5,07 |
4,72 |
4,57 |
4,22 |
Потребляемая мощность |
кВт |
1,46 |
1,46 |
1,47 |
1,46 |
1,46 |
1,46 |
1,46 |
1,44 |
||
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
5,69 |
5,6 |
5,22 |
4,87 |
4,69 |
4,36 |
4,19 |
3,87 |
Потребляемая мощность |
кВт |
1,62 |
1,62 |
1,62 |
1,61 |
1,60 |
1,60 |
1,60 |
1,58 |
||
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
5,22 |
5,13 |
4,79 |
4,45 |
4,28 |
3,99 |
3,84 |
3,55 |
Потребляемая мощность |
кВт |
1,80 |
1,80 |
1,79 |
1,78 |
1,77 |
1,75 |
1,74 |
1,73 |
||
RCC-6.0-410 |
|||||||||||
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
8,90 |
8,80 |
8,20 |
7,62 |
7,48 |
6,98 |
6,70 |
6,25 |
Потребляемая мощность |
кВт |
0,96 |
0,97 |
1,00 |
1,04 |
1,06 |
1,08 |
1,09 |
1,10 |
||
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
8,40 |
8,25 |
7,73 |
7,30 |
7,00 |
6,50 |
6,25 |
5,80 |
Потребляемая мощность |
кВт |
1,18 |
1,19 |
1,20 |
1,22 |
1,23 |
1,24 |
1,25 |
1,25 |
||
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
7,98 |
7,88 |
7,40 |
6,80 |
6,52 |
6,13 |
5,90 |
5,46 |
Потребляемая мощность |
кВт |
1,36 |
1,36 |
1,37 |
1,38 |
1,39 |
1,39 |
1,39 |
1,39 |
||
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
7,50 |
7,44 |
6,88 |
6,40 |
6,22 |
5,80 |
5,50 |
5,07 |
Потребляемая мощность |
кВт |
1,51 |
1,51 |
1,52 |
1,52 |
1,53 |
1,53 |
1,52 |
1,52 |
||
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
7,00 |
6,90 |
6,40 |
5,91 |
5,75 |
5,40 |
5,10 |
4,80 |
Потребляемая мощность |
кВт |
1,69 |
1,70 |
1,70 |
1,70 |
1,70 |
1,70 |
1,69 |
1,68 |
||
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
6,45 |
6,35 |
5,85 |
5,52 |
5,40 |
5,00 |
4,80 |
4,50 |
Потребляемая мощность |
кВт |
1,90 |
1,90 |
1,90 |
1,90 |
1,89 |
1,86 |
1,85 |
1,84 |
||
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
5,90 |
5,80 |
5,47 |
5,04 |
4,97 |
4,59 |
4,48 |
4,12 |
Потребляемая мощность |
кВт |
2,12 |
2,12 |
2,11 |
2,10 |
2,09 |
2,07 |
2,06 |
2,03 |
||
RCH-7.2-410 |
|||||||||||
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
12,28 |
12,08 |
11,28 |
10,59 |
10,17 |
9,52 |
9,20 |
8,57 |
Потребляемая мощность |
кВт |
1,14 |
1,15 |
1,21 |
1,26 |
1,29 |
1,31 |
1,32 |
1,33 |
||
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
11,64 |
11,49 |
10,71 |
10,03 |
9,58 |
9,03 |
8,73 |
8,14 |
Потребляемая мощность |
кВт |
1,39 |
1,40 |
1,43 |
1,46 |
1,48 |
1,50 |
1,50 |
1,52 |
||
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
11,03 |
10,83 |
10,13 |
9,46 |
9,14 |
8,53 |
8,22 |
7,66 |
Потребляемая мощность |
кВт |
1,61 |
1,63 |
1,66 |
1,68 |
1,69 |
1,70 |
1,70 |
1,71 |
||
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
10,37 |
10,16 |
9,52 |
8,88 |
8,56 |
8,00 |
7,71 |
7,12 |
Потребляемая мощность |
кВт |
1,87 |
1,88 |
1,89 |
1,90 |
1,91 |
1,92 |
1,91 |
1,91 |
||
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
9,68 |
9,51 |
8,90 |
8,25 |
7,97 |
7,46 |
7,18 |
6,65 |
Потребляемая мощность |
кВт |
2,10 |
2,11 |
2,12 |
2,12 |
2,12 |
2,11 |
2,11 |
2,10 |
||
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
9,01 |
8,83 |
8,25 |
7,67 |
7,43 |
6,91 |
6,66 |
6,18 |
Потребляемая мощность |
кВт |
2,37 |
2,37 |
2,38 |
2,38 |
2,38 |
2,37 |
2,36 |
2,35 |
||
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
8,25 |
8,12 |
7,58 |
7,02 |
6,77 |
6,34 |
6,09 |
5,66 |
Потребляемая мощность |
кВт |
2,66 |
2,66 |
2,65 |
2,63 |
2,62 |
2,61 |
2,60 |
2,59 |
||
RCH-13.0-410 |
|||||||||||
+15 °С |
+30 °С |
Холодопроизводительность |
кВт |
18,91 |
18,60 |
17,26 |
16,10 |
15,65 |
14,50 |
14,00 |
13,00 |
Потребляемая мощность |
кВт |
2,13 |
2,15 |
2,22 |
2,30 |
2,32 |
2,35 |
2,37 |
2,40 |
||
+20 °С |
+35 °С |
Холодопроизводительность |
кВт |
17,92 |
17,52 |
16,33 |
15,30 |
14,81 |
13,73 |
13,15 |
12,30 |
Потребляемая мощность |
кВт |
2,45 |
2,48 |
2,54 |
2,60 |
2,62 |
2,67 |
2,68 |
2,71 |
||
+25 °С |
+40 °С |
Холодопроизводительность |
кВт |
16,90 |
16,50 |
15,38 |
14,32 |
13,97 |
12,93 |
12,47 |
11,70 |
Потребляемая мощность |
кВт |
2,81 |
2,83 |
2,87 |
2,90 |
2,92 |
2,95 |
2,97 |
3,00 |
||
+30 °С |
+45 °С |
Холодопроизводительность |
кВт |
15,80 |
15,40 |
14,41 |
13,45 |
13,00 |
12,11 |
11,80 |
11,00 |
Потребляемая мощность |
кВт |
3,20 |
3,21 |
3,23 |
3,25 |
3,25 |
3,26 |
3,26 |
3,25 |
||
+35 °С |
+50 °С |
Холодопроизводительность |
кВт |
14,60 |
14,35 |
13,41 |
12,50 |
12,02 |
11,25 |
10,93 |
10,10 |
Потребляемая мощность |
кВт |
3,57 |
3,58 |
3,59 |
3,60 |
3,60 |
3,59 |
3,58 |
3,54 |
||
+40 °С |
+55 °С |
Холодопроизводительность |
кВт |
13,51 |
13,20 |
12,38 |
11,56 |
11,10 |
10,37 |
10,00 |
9,25 |
Потребляемая мощность |
кВт |
4,00 |
4,00 |
4,00 |
3,98 |
3,96 |
3,92 |
3,91 |
3,88 |
||
+45 °С |
+60 °С |
Холодопроизводительность |
кВт |
12,40 |
12,10 |
11,33 |
10,54 |
10,14 |
9,44 |
9,03 |
8,40 |
Потребляемая мощность |
кВт |
4,48 |
4,47 |
4,45 |
4,42 |
4,40 |
4,35 |
4,32 |
4,29 |
Температура наружного воздуха, °С |
Температура кипения, °С |
+10 °С |
+8 °С |
+7 °С |
+5 °С |
+4 °С |
+2 °С |
|
RCC-22-410 |
||||||||
+25 °С |
Холодопроизводительность |
кВт |
27,86 |
26,13 |
25,37 |
23,89 |
23,01 |
21,74 |
Потребляемая мощность |
кВт |
6,80 |
6,41 |
6,20 |
5,92 |
5,68 |
5,43 |
|
+30 °С |
Холодопроизводительность |
кВт |
26,53 |
24,88 |
24,16 |
22,75 |
21,91 |
20,71 |
Потребляемая мощность |
кВт |
7,23 |
6,82 |
6,59 |
6,30 |
6,04 |
5,77 |
|
+32 °С |
Холодопроизводительность |
кВт |
25,63 |
24,04 |
23,34 |
21,98 |
21,17 |
20,01 |
Потребляемая мощность |
кВт |
7,53 |
7,11 |
6,87 |
6,56 |
6,30 |
6,01 |
|
+35 °С |
Холодопроизводительность |
кВт |
24,84 |
23,43 |
22,75 |
21,39 |
20,64 |
19,50 |
Потребляемая мощность |
кВт |
7,80 |
7,36 |
7,11 |
6,79 |
6,52 |
6,22 |
|
+40 °С |
Холодопроизводительность |
кВт |
23,35 |
22,03 |
21,39 |
20,10 |
19,40 |
18,33 |
Потребляемая мощность |
кВт |
8,31 |
7,84 |
7,57 |
7,23 |
6,94 |
6,63 |
|
+43 °С |
Холодопроизводительность |
кВт |
22,18 |
20,93 |
20,32 |
19,10 |
18,43 |
17,41 |
Потребляемая мощность |
кВт |
8,64 |
8,15 |
7,87 |
7,52 |
7,22 |
6,89 |
|
+45 °С |
Холодопроизводительность |
кВт |
20,96 |
19,77 |
19,20 |
18,05 |
17,41 |
16,46 |
Потребляемая мощность |
кВт |
9,03 |
8,52 |
8,23 |
7,86 |
7,54 |
7,20 |
|
RCC-28-410 |
||||||||
+25 °С |
Холодопроизводительность |
кВт |
35,08 |
32,90 |
31,94 |
30,09 |
28,98 |
27,38 |
Потребляемая мощность |
кВт |
8,58 |
8,02 |
7,67 |
7,33 |
7,04 |
6,72 |
|
+30 °С |
Холодопроизводительность |
кВт |
33,41 |
31,34 |
30,42 |
28,65 |
27,60 |
26,08 |
Потребляемая мощность |
кВт |
9,18 |
8,58 |
8,21 |
7,84 |
7,53 |
7,19 |
|
+32 °С |
Холодопроизводительность |
кВт |
32,28 |
30,28 |
29,39 |
27,69 |
26,66 |
25,20 |
Потребляемая мощность |
кВт |
9,61 |
8,98 |
8,60 |
8,21 |
7,88 |
7,53 |
|
+35 °С |
Холодопроизводительность |
кВт |
31,28 |
29,51 |
28,65 |
26,93 |
25,99 |
24,56 |
Потребляемая мощность |
кВт |
10,01 |
9,36 |
8,95 |
8,55 |
8,21 |
7,84 |
|
+40 °С |
Холодопроизводительность |
кВт |
29,40 |
27,74 |
26,93 |
25,32 |
24,43 |
23,09 |
Потребляемая мощность |
кВт |
10,66 |
9,96 |
9,54 |
9,11 |
8,74 |
8,35 |
|
+43 °С |
Холодопроизводительность |
кВт |
27,93 |
26,35 |
25,58 |
24,05 |
23,21 |
21,93 |
Потребляемая мощность |
кВт |
11,19 |
10,46 |
10,01 |
9,56 |
9,18 |
8,77 |
|
+45 °С |
Холодопроизводительность |
кВт |
26,40 |
24,90 |
24,18 |
22,73 |
21,93 |
20,73 |
Потребляемая мощность |
кВт |
11,70 |
10,93 |
10,46 |
9,99 |
9,59 |
9,16 |
|
RCC-35-410 |
||||||||
+25 °С |
Холодопроизводительность |
кВт |
43,44 |
40,75 |
39,56 |
37,26 |
35,89 |
33,91 |
Потребляемая мощность |
кВт |
10,48 |
9,93 |
9,50 |
9,08 |
8,71 |
8,32 |
|
+30 °С |
Холодопроизводительность |
кВт |
41,38 |
38,81 |
37,68 |
35,49 |
34,18 |
32,30 |
Потребляемая мощность |
кВт |
11,21 |
10,62 |
10,17 |
9,71 |
9,32 |
8,90 |
|
+32 °С |
Холодопроизводительность |
кВт |
39,98 |
37,49 |
36,40 |
34,29 |
33,02 |
31,20 |
Потребляемая мощность |
кВт |
11,73 |
11,12 |
10,64 |
10,17 |
9,76 |
9,32 |
|
+35 °С |
Холодопроизводительность |
кВт |
38,74 |
36,54 |
35,48 |
33,35 |
32,18 |
30,41 |
Потребляемая мощность |
кВт |
12,22 |
11,59 |
11,09 |
10,59 |
10,17 |
9,71 |
|
+40 °С |
Холодопроизводительность |
кВт |
36,41 |
34,35 |
33,35 |
31,35 |
30,25 |
28,59 |
Потребляемая мощность |
кВт |
13,02 |
12,34 |
11,81 |
11,28 |
10,83 |
10,34 |
|
+43 °С |
Холодопроизводительность |
кВт |
34,59 |
32,63 |
31,68 |
29,78 |
28,74 |
27,16 |
Потребляемая мощность |
кВт |
13,67 |
12,96 |
12,40 |
11,84 |
11,37 |
10,86 |
|
+45 °С |
Холодопроизводительность |
кВт |
32,69 |
30,84 |
29,94 |
28,14 |
27,16 |
25,67 |
Потребляемая мощность |
кВт |
14,15 |
13,41 |
12,83 |
12,26 |
11,76 |
11,24 |
|
RCC-45-410 |
||||||||
+25 °С |
Холодопроизводительность |
кВт |
56,11 |
52,92 |
51,09 |
48,12 |
46,34 |
43,79 |
Потребляемая мощность |
кВт |
13,36 |
12,49 |
11,95 |
11,41 |
10,96 |
10,46 |
|
+30 °С |
Холодопроизводительность |
кВт |
53,43 |
50,12 |
48,66 |
45,83 |
44,14 |
41,71 |
Потребляемая мощность |
кВт |
14,53 |
13,58 |
12,99 |
12,41 |
11,91 |
11,37 |
|
+32 °С |
Холодопроизводительность |
кВт |
51,63 |
48,42 |
47,01 |
44,28 |
42,64 |
40,30 |
Потребляемая мощность |
кВт |
15,21 |
14,21 |
13,60 |
12,99 |
12,47 |
11,91 |
|
+35 °С |
Холодопроизводительность |
кВт |
50,03 |
47,19 |
45,82 |
43,07 |
41,56 |
39,28 |
Потребляемая мощность |
кВт |
16,01 |
14,96 |
14,32 |
13,67 |
13,13 |
12,54 |
|
+40 °С |
Холодопроизводительность |
кВт |
47,02 |
44,36 |
43,07 |
40,49 |
39,07 |
36,92 |
Потребляемая мощность |
кВт |
17,42 |
16,28 |
15,58 |
14,88 |
14,28 |
13,64 |
|
+43 °С |
Холодопроизводительность |
кВт |
44,67 |
42,14 |
40,92 |
38,46 |
37,12 |
35,07 |
Потребляемая мощность |
кВт |
18,46 |
17,26 |
16,51 |
15,77 |
15,14 |
14,46 |
|
+45 °С |
Холодопроизводительность |
кВт |
42,22 |
39,83 |
38,67 |
36,35 |
35,07 |
33,15 |
Потребляемая мощность |
кВт |
19,30 |
18,03 |
17,26 |
16,48 |
15,82 |
15,11 |
МАРКИРОВКА:
Блок компрессорно-конденсаторный RCC-5.0-410
где: RC – компрессорно-конденсаторный блок;
RCC - только охлаждение, RCH - охлаждение и нагрев;
5,0 - холодопроизводительность, кВт;
410 – тип хладагента (R410a).
Соединительный комплект для ККБ серий RCC/RCH
С соединительными комплектами для обвязки можно ознакомиться в следующем разделе.
Рекомендации по проектированию и монтажу ККБ серий RCC/RCH
1. Прокладка трубопроводов
При прокладке фреонопроводов для обеспечения циркуляции масла по фреоновому контуру системы необходимо учитывать схему установки: ККБ выше секции испарителя или ККБ ниже секции испарителя.
Горизонтальные трассы фреонопроводов прокладываются с уклоном не менее 1,2% (12 мм/м) вверх от ККБ в сторону испарителя.
При проектировании или монтаже фреонопроводов необходимо минимизировать длину и перепады высот, а так же избегать излишних поворотов. Во избежание резких поворотов заменяйте отводы 90° с большим сопротивлением на отводы 45° с меньшим сопротивлением.
В случае установки ККБ выше секции испарителя необходимо предусмотреть устройство маслоподъемных петель как указано на схеме соединения ККБ выше испарителя.
Высота расположения между ККБ и испарителем не более 3 м. Если высота больше 3 м - необходимо устройство масловозвратной петли через каждые 3,5 м, как указано на схеме ниже.
В случае общей протяженности трубопроводов (горизонтальных и вертикальных участков) более 15 м - необходимо производить перерасчет диаметров трубопроводов и холодопроизводительности компрессорно-конденсаторных блоков, а так же произвести перерасчет дозы заправки хладагентом согласно паспорту на изделие.
2. Монтаж ККБ
При монтаже компрессорно-конденсаторного блока необходимо обеспечить:
- установку в сухом и хорошо проветриваемом месте
- установку на ровной горизонтальной поверхности
- отсутствие препятствий со стороны осевого вентилятора и фреонового конденсатора
- доступ для подключения фреонопроводов, установки и последующей замены фильтра-осушителя
- доступ для подключения силового кабеля
- легкий доступ для обслуживания блока управления и очистки теплообменника от загрязнения
- отсутствие других источников тепла
- наличие защитного (не прозрачного) экрана от прямых солнечных лучей
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
