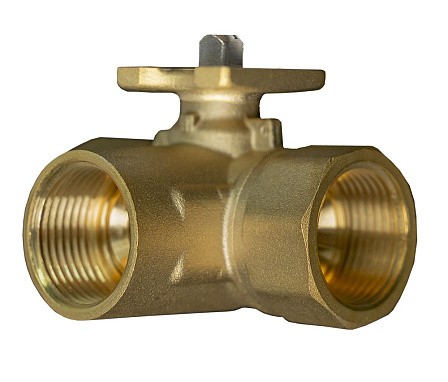

Трехходовой шаровый кран NVCB
Трехходовые шаровые краны предназначены для регулирования потока горячей или холодной воды, с управлением электроприводами РОВЕН серии RVE02-24P LN, RVE05-24P LN по сигналу регулятора температуры в системах отопления, вентиляции и кондиционирования воздуха.
Особенности:
- Номинальный (условный диаметр): DN15, DN20, DN25, DN32;
- Материал изготовления корпуса - латунь;
- Низкий коэффициент утечки до 0,01% от KVs;
- Рабочее давление системы PN20 или 2000 кПа;
- Равнопроцентная характеристика расхода;
- Температура перемещаемой воды от плюс 5 до плюс 95 °C при температуре окружающей среды плюс 40° C.
Габаритные размеры кранов
|
Типоразмер |
DN |
А |
B |
H |
L |
S |
D |
|
NVCB73015BD NVCB73015BE |
15 |
105 |
65 |
158 |
60 |
39 |
31 |
|
NVCB73020BE |
20 |
105 |
65 |
158 |
67 |
44 |
32 |
|
NVCB73025BE NVCB73025BF |
25 |
105 |
65 |
160 |
89 |
47 |
47 |
|
NVCB73032BF |
32 |
140 |
85 |
190 |
99 |
53 |
49 |
Технические характеристики
|
Типоразмер |
DN |
Диаметр соединения, дюйм |
KVs |
Используемый электропривод |
|
NVCB73015BD |
15 |
1/2 |
2,5 |
RVE02-24P LN RVE05-24P LN |
|
NVCB73015BE |
15 |
1/2 |
4,0 |
|
|
NVCB73020BE |
20 |
3/4 |
6,3 |
|
|
NVCB73025BE |
25 |
1 |
10,0 |
|
|
NVCB73025BF |
25 |
1 |
16,0 |
|
|
NVCB73032BF |
32 |
1 1/4 |
25,0 |
МАРКИРОВКА:
NVCB73015BE
где: NVCB7 – тип корпуса крана серии 7000;
3 – 3-х ходовой кран;
015 – номинальный (условный диаметр) крана (DN);
B – трубная резьба (BSP);
E – подбор KVs.
Не представленные в наличии модели доступны к поставке под заказ
