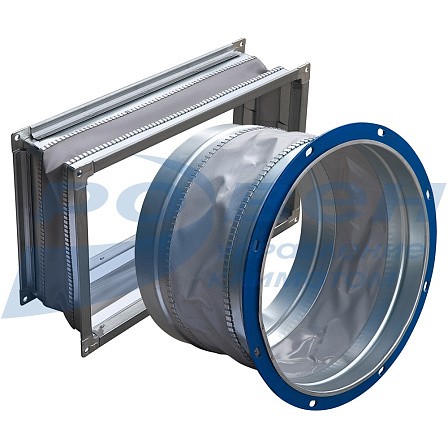

Вставка гибкая ВГП-ВРН/ВРВ-4,0-Ш/Ш-О
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Габаритные и присоединительные размеры вставок гибких прямоугольных
Модель |
№ вент. |
А |
А1 |
В |
В1 |
D |
H |
Масса, кг |
Фланец из шины |
ВГП-ВРН/ВРВ-4-Ш/Ш-О |
4,0 |
533 |
512 |
304 |
283 |
9,5 |
167 |
3,1 |
20 |
