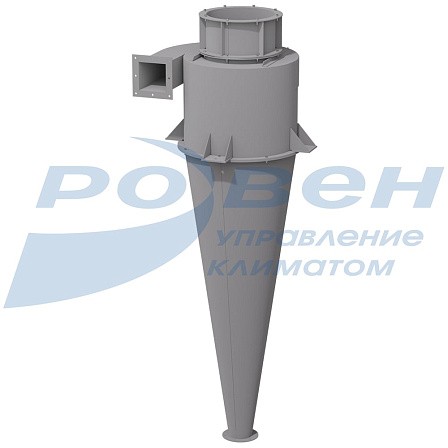

Циклоны УЦ

Код:

Товар в наличии

Единица измерения

шт

получить консультацию

Цена уточняется

Описание товара

Характеристики

Описание товара

Циклоны УЦ применяются в системах аспирации для очистки воздушной смеси от не слипающихся и не волокнистых частиц, которые образуются в результате технологических выбросов на деревообрабатывающем производстве. Пылеулавливающее устройство эффективно очищает воздух от деревянной пыли, опилок, стружки и широко применяется на многих предприятиях по созданию мебели, элементов декора, деревянных конструкций, производству материалов и полуфабрикатов из древесины.

Циклоны УЦ могут устанавливаться на нагнетающей или всасывающей стороне аспирационной системы и имеют правое или левое исполнение. В зависимости от диаметра выхлопного патрубка (цилиндр внутренний) каждый тип циклона делится на четыре модификации, которые имеют различные эксплуатационные характеристики.

С увеличением номера модификации у циклонов каждого калибра изменяются их техникоэкономические характеристики: уменьшается коэффициент очистки выбросов, аэродинамическое сопротивление. Эта особенность конструкции циклонов типа УЦ позволяет более дифференцированно по сравнению с циклонами УЦ-38 подходить к выбору циклонов при проектировании пылеулавливающих сооружений, что значительно увеличивает степень оптимизации проектных решений.

Кроме того, в условиях эксплуатации систем аспирации при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе, конструкция циклонов типа УЦ позволяет быстро с минимальными материальными затратами изменить техническую характеристику циклонной установки путем смены выхлопных патрубков (изменение модификации).

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

Характеристики товара

Характеристики

Циклоны УЦ изготавливаются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения по часовой стрелке, левого исполнения – против часовой стрелки.

Циклоны УЦ изготавливаются в климатическом исполнении “УХЛ” при эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69. Сейсмичность района не регламентируется.

Циклоны УЦ предназначены для использования в системах аспирации производств категории В и Д по взрывной, взрывопожарной и пожарной опасности по СНиП П-90-81.

Соотношение диаметров выхлопного патрубка (d) и корпуса циклона (D)

№ модификации	1	2	3	4
d/D	0,38	0,45	0,525	0,6

Аэродинамические характеристики

Общий вид и габаритные размеры

Технические характеристики и конструктивные размеры, мм

Циклон (калибр)	Производительность, м³/ч	a	D	D₁	D₂	D₃				d				Н	Н₁
						№ модификации				№ модификации
						1	2	3	4	1	2	3	4
УЦ-500	790-990	125	500	100	644	340	410	480	540	190	225	263	300	2040	1409
УЦ-560	960-1210	140	560	112	704	390	460	530	610	213	252	294	336	2257	1577
УЦ-630	1160-1480	158	630	126	774	440	520	600	680	239	284	331	378	2508	1773
УЦ-710	1400-1810	178	710	142	710	500	580	675	780	270	320	373	426	2698	1562
УЦ-800	1760-2290	200	800	160	800	540	650	760	870	304	360	420	480	3125	1740

Циклон (калибр)	Производительность, м³/ч	Н₂	H₃				H₄				K	X	Масса, кг
			№ модификации				№ модификации						№ модификации
			1	2	3	4	1	2	3	4			1	2	3	4
УЦ-500	790-990	329	192	226	270	322	140	170	200	220	250	313	70,5	70,3	70,3	70
УЦ-560	960-1210	369	200	240	288	345	160	190	220	250	280	350	82	83,5	83,3	83
УЦ-630	1160-1480	413	220	264	322	390	180	215	245	280	315	398	99,9	99,8	99,7	99,4
УЦ-710	1400-1810	905	240	290	357	447	210	240	278	322	355	444	120	121	122	121
УЦ-800	1760-2290	1037	250	308	381	466	225	265	310	355	400	504	154	156	156	155

МАРКИРОВКА:

Циклон УЦ500-1-П-ЗТ
                где:    У – универсал;
                           Ц – циклон;
                           500 – типоразмер (калибр);
                           1 – номер модификации;
                           П (Л) – исполнение правое (левое). Указывается только при заказе циклона.
                           ЗТ – циклон комплектуется зонтом (У - циклон комплектуется улиткой).
