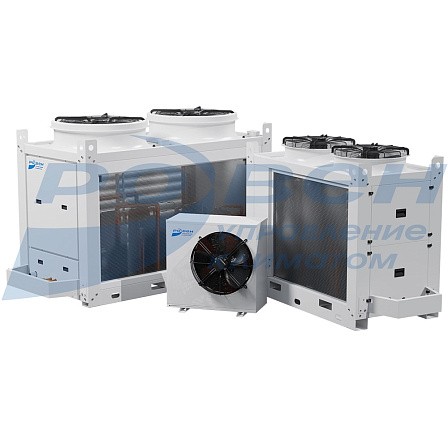

Блок компрессорно-конденсаторный BasicAir-C-21-410
Компрессорно-конденсаторные блоки (ККБ) служат для отвода тепла в окружающую атмосферу от фреона (хладоносителя) выходящего из испарителя, путем сжимания входящих газов в компрессоре. При этом процессе поднимается температура газов фреона выше атмосферной. Отвод тепла происходит в теплообменнике под названием конденсатор в котором фреон меняет агрегатное состояние из газожидкостного состояния в жидкое. Подача воздуха через конденсатор осуществляется посредством осевых вентиляторов.
Для моделей ККБ РОВЕН BasicAir, UnicAir:
- В качестве хладоносителя применяется фреон R410А;
- Исполнение - только охлаждение;
- 26 типоразмера холодопроизводительностью от 2 кВт до 175 кВт;
- Возможность выбрать дополнительные опции для оптимальной работы ККБ;
- Комплектуются малошумным спиральным/ротационным компрессором установленным на виброопорах;
- Корпус ККБ изготовлен из высококачественной оцинкованной стали с порошковым полиэфирным покрытием;
- Агрегат устанавливается на улице в условиях умеренного климата по ГОСТ15150-69;
- Для удобства монтажа в основании предусмотрена монтажная рама;
- Для удобства обслуживания агрегата предусмотрены съемные панели или ревизионная дверь.
Теплообменник (фреоновый конденсатор) изготовлен из медных трубок, расположенных в шахматном порядке, трубки механически развальцованы для достижения наилучшего соединения с алюминиевыми ребрами (ламелями) улучшенной геометрии.
Особенности комплектаций компрессорно-конденсаторных блоков:
Все ККБ серии BasicAir холодопроизводительностью от 2 кВт до 175 кВт поставляются стандартно без возможности установки дополнительных опций.
Все ККБ серии UnicAir холодопроизводительностью от 2 кВт до 175 кВт поставляются с возможностью установки дополнительных опций. Список доступных опций указаны в таблице «Дополнительные опции и возможности их установки».
В моделях BasicAir-C-2; 2,5; 3 и UnicAir-C-2; 2,5; 3 установлены микроканальные алюминиевые фреоновые конденсаторы. В моделях BasicAir-C-4,5 – BasicAir-C-60 и UnicAir-C-4,5 – UnicAir-C-60 установлены медно-алюминиевые фреоновые конденсаторы.
В моделях BasicAir-C-70 - BasicAir-C-175 и UnicAir-C-70 - UnicAir-C-175 установлены микроканальные алюминиевые фреоновые конденсаторы.
Модельный ряд ККБ BasicAir / UnicAir совместим с фреоновыми охладителями КФО, а также вентиляционными установками RW, RW-S, RW-LZ, RW-LT.
Габаритные и присоединительные размеры (мм
Технические характеристики
|
Типоразмер ККБ BasicAir/UnicAir |
21 |
||
|
Холодильная мощность, кВт* |
20,31 |
||
|
Количество холодильных контуров |
1 |
||
|
Питание |
380-400 В~, /3+N+PE/, 50 Гц |
||
|
Рекомендованное сечение (мм2) |
5х4,0 |
||
|
Компрессор |
Количество компрессоров, шт |
1 |
|
|
Потребляемая мощность, Вт |
4900 |
||
|
Максимальный рабочий ток, А |
11,6 |
||
|
Емкость рабочего конденсатора, мкФ |
нет |
||
|
Встроенная тепловая защита |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
2 |
|
|
Напряжение питания, В |
220-240 В~ /1+N+PE/, 50 Гц |
||
|
Электрические характеристики |
Максимальный ток, А |
20 |
|
|
Максимальная потребляемая мощность, кВт |
12 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
5/8 |
|
мм |
15,88 |
||
|
Газовая линия |
дюйм |
7/8 |
|
|
мм |
22,22 |
||
|
Трубы для хладагента |
Макс. длина трубопровода, м |
30 |
|
|
Макс. перепад высот, м |
20 |
||
|
Тип соединения |
Под вальцовку |
|
|
|
Под пайку |
да |
||
|
Хладагент |
Тип заправки |
Азот |
|
|
Марка хладагента / гр. |
R410A |
||
|
Габаритные размеры* |
Ширина (L), мм |
1372 |
|
|
Высота (H), мм |
1742 |
||
|
Глубина (C), мм |
650 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
1500 |
|
|
Высота (H), мм |
1953 |
||
|
Глубина (C), мм |
800 |
||
|
Транспортировочная масса, кг |
207 |
||
|
Уровень звукового давления, дБ (А) |
65 |
||
* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.
Холодопроизводительность установки при условии:
- Температура наружного воздуха +32 С и относительной влажности 40%
- Температура кипения фреона: +7°С;
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Преохлаждение фреона: 5 К.
- Фреон R410a
Хладопроизводительность ККБ, в зависимости от температуры, кВт
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+13 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-21-410 |
+20 |
29,49 |
28,65 |
26,64 |
24,77 |
23,88 |
22,19 |
21,39 |
19,87 |
|
+25 |
27,45 |
26,69 |
24,87 |
23,17 |
22,36 |
20,82 |
20,09 |
18,70 |
|
|
+30 |
25,53 |
24,84 |
23,19 |
21,65 |
20,91 |
19,50 |
18,83 |
17,54 |
|
|
+32 |
24,76 |
24,10 |
22,51 |
21,02 |
20,31 |
18,95 |
18,29 |
17,05 |
|
|
+35 |
23,70 |
23,07 |
21,56 |
20,14 |
19,46 |
18,16 |
17,53 |
16,33 |
|
|
+40 |
22,04 |
21,46 |
20,06 |
18,74 |
18,10 |
16,86 |
16,26 |
15,11 |
|
|
+43 |
20,94 |
20,38 |
19,04 |
17,76 |
17,14 |
15,94 |
15,36 |
14,21 |
|
|
+45 |
20,13 |
19,59 |
18,29 |
17,03 |
16,42 |
15,24 |
14,66 |
13,52 |
|
