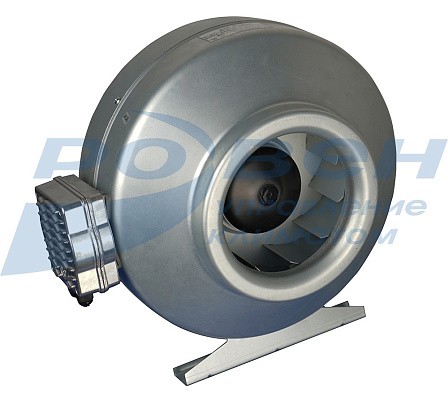

Вентилятор канальный круглый ECF(K)

- ЕС электродвигатель с внешним ротором: энергосберегающий, низкий уровень шума, низкая вибрация
- Класс защиты вентилятора IP 54

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Видео

ЕС электродвигатель с внешним ротором: энергосберегающий, низкий уровень шума, низкая вибрация
Класс защиты вентилятора IP 54
Вентиляторы оснащены контроллером (0-10В), который установлен в клеммную коробку (или непосредственно в электродвигатель). Регулирование производительности от 0 до 100% происходит по сигналу напряжения 0-10В
Корпус из оцинкованной стали
Материал рабочего колеса: Ø100-160 мм - пластик; Ø200-315 мм - оцинкованная сталь; Ø355 мм - алюминий
Компактная конструкция
Вентиляторы оборудованы съемными кронштейнами
Температура перемещаемого воздуха от -25°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -25°С до +40°С и влажности воздуха <90%.

Вентиляторы канальные круглые серии ECF(K).pdf

551,71 КБ Скачать

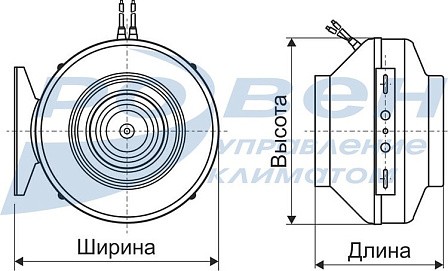

Габаритные и присоединительные размеры (мм)


Диаметр	Модель	А	В	C	D	E	F	F1	G	K
100	ECF(K)4E192T100-C0	97	170	242	45	195	23	23	34	275
125	ECF(K)4E192T125-C0	125	170	242	45	195	26	26	34	275
160	ECF(K)4E220T160-C0	160	170	332	45	232	26	26	34	365
	ECF(K)4E225T160-C0	160	170	332	45	232	26	26	34	365
	ECF(K)6E225T160-C0	160	170	332	45	232	26	26	34	365
200	ECF(K)6E225T200-C5	198	170	332	47	228	26	26	34,5	365
250	ECF(K)6E250T250-Y0	248	170	333	-	235,5	30	25	-	364
315	ECF(K)6E280T315-Y0	315	170	402	-	260	26	26	-	435
355	ECF(K)6E355T355-Y0	355	420	500	-	400	32	32	45	533

Технические характеристики вентиляторов канальных серии ECF(K)

Диаметр	Модель	Напряжение/ частота, В/50Гц	Число фаз	Входная мощность, кВт	Номинальный ток, А	Частота вращения, об/ мин	Масса, кг	Общий, дБа
100	ECF(K)4E192T100-C0	220	1	0,09	0,75	3400	2,6	72
125	ECF(K)4E192T125-C0			0,1	0,82	3400	2,6	73
160	ECF(K)4E220T160-C0			0,085	0,7	2600	3,75	67
	ECF(K)4E225T160-C0			0,095	0,8	2500	3,8	68
	ECF(K)6E225T160-C0			0,17	1,3	3000	4,1	75
200	ECF(K)6E225T200-C5			0,175	1,35	2950	4,6	70
250	ECF(K)6E250T250-Y0			0,25	1,8	2900	5,6	73
315	ECF(K)6E280T315-Y0			0,26	1,9	2600	6,6	73
355	ECF(K)6E355T355-Y0			0,32	1,4	1800	13,5	68
