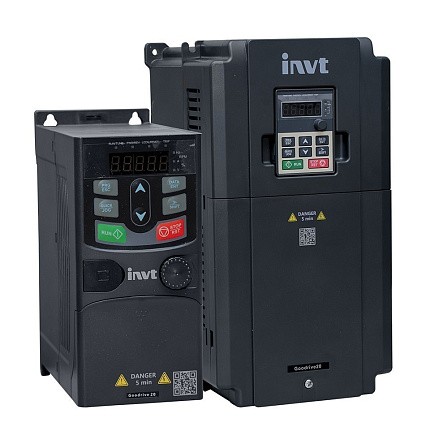

Преобразователь частоты GD20

Входные данные

Входное напряжение (В)

Для моделей с входным напряжением: AC 1ф 220 В (-15 %)–240 В (+10 %)

Для моделей с напряжением: AC 3ф 380 В (-15 %)–440 В (+10 %)

Входная частота (Гц)

50 Гц, допустимо: 47–63 Гц

Выходные данные

Выходной ток (A)

В зависимости от модели ПЧ

Выходная мощность (кВт)

В зависимости от модели ПЧ

Выходная частота (Гц)

0–400 Гц

Функции управления

Тип двигателя

Асинхронный двигатель

Коэффициент регулирования скорости

Асинхронный двигатель 1:100

Точность управления скоростью

± 0.2 % (Векторное)

Колебания скорости

± 0.3 % (Векторное)

Время отклика при управлении крутящим моментом

< 20 мс (Векторное)

Точность управления крутящим моментом

10 %

Перегрузка

150 % номинального тока: 1 минута

Способы задания частоты

Цифровое/аналоговое, с панели управления, многоскоростное задание, ПИД, по протоколу MODBUS.

Можно комбинировать настройки и переключать каналы настройки.

Автокоррекция напряжения

Выходное напряжение можно поддерживать постоянным, хотя напряжение сети изменяется.

Защита от сбоев

Обеспечение комплексных функций защиты от отказов, таких как защита от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, фазовых потерь и перегрузки.

Перезапуск с отслеживанием скорости вращения

Используется для безударного плавного запуска вращающихся двигателей.

Внешние подключения

Аналоговый вход

1 вход (AI2) 0–10 В/0–20 мА и 1 вход (AI3) -10–10 В.

Аналоговый выход

2 выхода (AO1 и AO2) 0–10 В/0–20 мА.

Цифровой вход

4 входа, максимальная частота: 1 кГц, внутреннее сопротивление: 3.3 кОм;

1 высокочастотный импульсный вход, максимальная частота: 50 кГц

Цифровой выход

1 выход с открытым коллектором Y1

Релейный выход

2 программируемых релейных выхода

RO1A NO, RO1BNC, RO1C с общей клеммой

RO2A NO, RO2B NC, RO2C с общей клеммой

Коммутационная нагрузка: 3 A/AC 250 В; 1 А/DC 30 В

Другие

DC-дроссель

Встроенный, свыше 18,5 кВт.

Способ установки

Настенный и монтаж на DIN-рейку для моделей ПЧ 1ф 220 В / 3ф 380 В (≤2,2 кВт) и 3ф 220 В (≤0,75 кВт).

Настенный и фланцевый монтаж для моделей

ПЧ 3ф 380 В (≥4 кВт) и 3ф 220 В (≥1,5 кВт).

ЭМС-фильтр

Модели ПЧ напряжением 3ф 380В мощностью больше либо равно 4кВт удовлетворяют требованиям стандарта IEC 61800-3 C3.

Другие модели могут удовлетворять требованиям стандарта IEC 61800-3 C3, при установке дополнительного внешнего фильтра.

Температура рабочей среды

-10...+50 ⁰С, снижение мощности на 1% каждый градус при температуре выше 40 °С

Высота

Ниже 1000 м.

При высоте более 1000 м снижать значение мощности на 1 % при каждом увеличении на 100 м, но не выше 3000 м.

Степень защиты

IP20

Режим охлаждения

Принудительное воздушное охлаждение.

GD20-0R7G-S2

~1х220В

0,75

4,2

80х160х123,5

1,3

GD20-1R5G-S2

1,5

7,5

80х185х140,5

1,6

GD20-2R2G-S2

2,2

10

GD20-0R7G-4

~3х380В

0,75

2,5

80х185х140,5

1,6

GD20-1R5G-4

1,5

4,2

GD20-2R2G-4

2,2

5,5

GD20-004G-4

4

9,5

146х256х167

3,9

GD20-5R5G-4

5,5

14

GD20-7R5G-4

7,5

18,5

170х320х196,3

6,55

GD20-011G-4

11

25

GD20-015G-4

15

32

GD20-018G-4

18,5

38

200х340,6х184,3

11

GD20-022G-4

22

45
