Электроприводы BELIMO

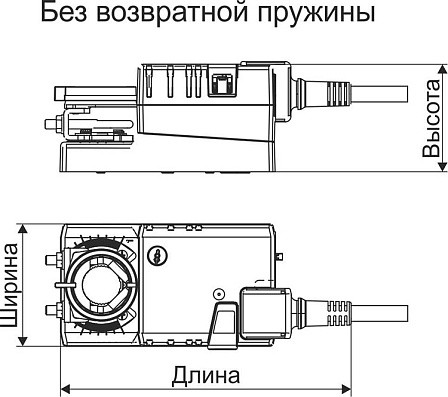

Технические характеристики электроприводов без возвратной пружины

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м***	Площадь заслонки, м²***	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
LM230A	220	5	1	1,5/0,5	Открыто/закрыто или трехпозиционное
LM230A-S**	220			1,5/0,5
LM24A	24			1/0,2
LM24A-SR	24			1/0,4	Плавная регулировка сигналом 0…10 В=
NM230A	220	10	2	2,5/0,6	Открыто/закрыто или трехпозиционное
NM230A-S**	220			2,5/0,6
NM24A	24			1,5/0,2
NM24A-SR	24			2,0/0,4	Плавная регулировка сигналом 0…10 В=
SM230A	220	20	4	2,5/0,6	Открыто/закрыто или трехпозиционное
SM230A-S**	220			2,5/0,6
SM24A	24			2,0/0,2
SM24A-SR	24			2,0/0,4	Плавная регулировка сигналом 0…10 В=
GM230A	220	40	8	5,0/2,5	Открыто/закрыто
GM24A	24			4,0/2,0
GM24A-SR	24			4,5/2,0	Плавная регулировка сигналом 0…10 В=

* Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки.
** Вспомогательный переключатель: 1 однополюсный, 1 мА…3(0,5) А, 250 В~(настраивается 0 ... 100%)
*** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Принцип действия (для моделей LM24A-SR, NM24A-SR, SM24A-SR, GM24A-SR). Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

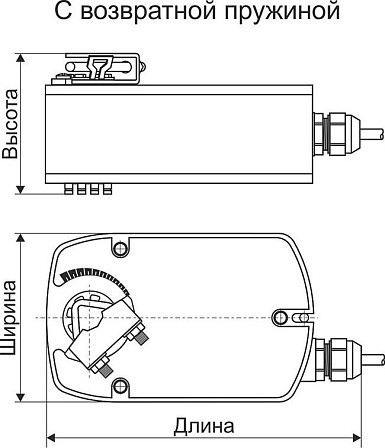

Технические характеристики электроприводов с возвратной пружиной

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м	Площадь заслонки, м²	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление

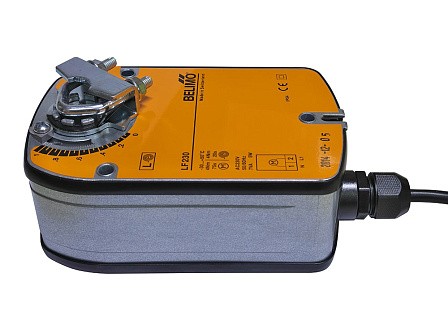

LF230	220	4	0,8	5,0/3,0	Открыто/закрыто
LF230-S**	220			5,0/3,0
LF24	24			5,0/2,5
LF24-SR	24			2,5/1,0	Плавная регулировка сигналом 0…10 В=
NFA	24...240 В~ 50/60 Гц / 24...125 В=	10	2	6/2,5	Открыто/закрыто
NFA-S2***				6/2,5
NF24A	24			6/2,5
NF24A-SR	24			3,5/2,5	Плавная регулировка сигналом 0…10 В=
SFA	24...240 В~ 50/60 Гц / 24...125 В=	20	4	7/3,5	Открыто/закрыто
SFA-S2***				7/3,5
SF24A	24			5/2,5
SF24A-SR	24			5/3	Плавная регулировка сигналом 0…10 В=

* Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки.
** Вспомогательный переключатель: 1 однополюсный с двойным переключением 6 (1,5) А, 250 В~ (двойная изоляция), настраивается 0…100%.
*** Вспомогательный переключатель: 2 однополюсных с двойным переключением 1 мА… 3 (0.5)А 250 В~(1 фиксированный / 1 настраиваемый 11…90%).
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Принцип действия. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение. Привод SFA снабжен универсальным блоком питания и может работать от 24…240 В~ 50/60 Гц / 24…125 В=.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление (для моделей NFA, NFA-S2, NF24A, NF24A-SR, SFA, SFA-S2, SF24A-SR). Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.
