Диффузоры потолочные прямоугольные типа YAR 011

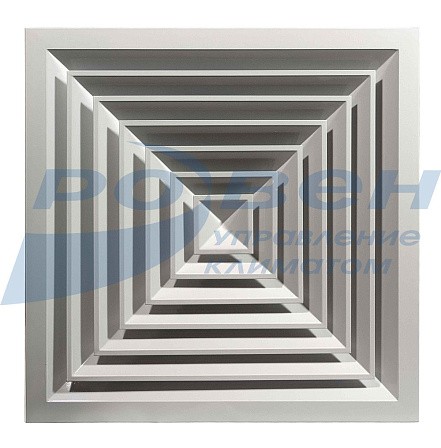

Потолочные диффузоры YAR предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования в жилых, административных, бытовых и производственных помещениях.
Диффузоры YAR состоят из квадратного корпуса, в который при помощи пружин устанавливается блок из направляющих пластин.
Диффузоры YAR изготавливаются из алюминиевого профиля, окрашенного методом порошкового напыления в белый цвет.
Потолочные диффузоры изготавливаются с четырехсторонним направлением воздуха.
Для регулирования количества расхода воздуха на диффузоры YAR 011 устанавливаются регуляторы расхода воздуха.
Типовой ряд потолочных диффузоров типа YAR 011 состоит из трех типоразмеров: 300х300 мм, 450х450 мм и 600х600 мм.
Для потолочных диффузоров YAR 011 без регулятора и YAR 011 с регулятором под камеру СД, по отдельной заявке, возможно изготовление камеры статического давления (адаптера), размеры которой определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности диффузоров, а также возможностью их размещения в подшивном пространстве потолка.
Камеры статического давления предназначены для обеспечения равномерного истечения воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере. Также камеры статического давления используются для удобства монтажа.
Материал камеры статического давления – оцинкованная сталь, подводящий патрубок круглого сечения. Камеры статического давления для потолочных диффузоров изготавливаются с боковым (по большей стороне) или торцевым подводом воздуха.

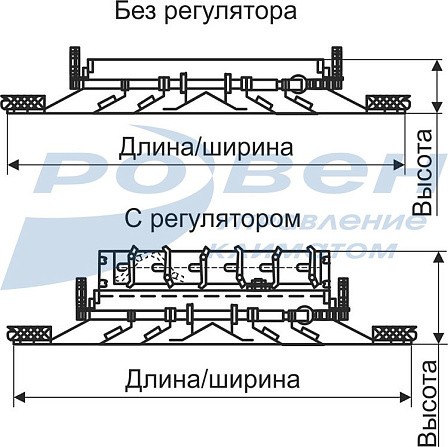

Габаритные и присоединительные размеры диффузора YAR 011 без регулятора, мм
|
Тип диффузора |
□L |
□L1 |
|
YAR 011 300*300 |
295 |
145 |
|
YAR 011 450*450 |
445 |
295 |
|
YAR 011 600*600 |
595 |
445 |
Габаритные и присоединительные размеры диффузора YAR 011 с регулятором, мм
|
Тип диффузора |
□L |
□L2 |
|
YAR 011 300*300 с регулятором |
295 |
155 |
|
YAR 011 450*450 с регулятором |
445 |
305 |
|
YAR 011 600*600 с регулятором |
595 |
455 |
Габаритные и присоединительные размеры YAR с регулятором под камеру статического давления СД, мм
|
Тип диффузора |
□L |
□L1 |
|
YAR 011 300*300 c регулятором под камеру СД |
295 |
145 |
|
YAR 011 450*450 c регулятором под камеру СД |
445 |
295 |
|
YAR 011 600*600 c регулятором под камеру СД |
595 |
445 |
Данные для подбора потолочных диффузоров типа YAR 011
|
Тип диффузора |
Fо, м² |
Q, м³/ч |
∆Р, Па |
Дальнобойность при Vх, м/с |
Q, м³/ч |
∆Р, Па |
Дальнобойность при Vх, м/с |
||||
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
||||||
|
Lа<20 Дб (А) |
Lа<25 Дб (А) |
||||||||||
|
YAR 011 300*300 |
0,0169 |
50 |
0,9 |
1,6 |
0,6 |
— |
250 |
25 |
8 |
3 |
2 |
|
YAR 011 450*450 |
0,078 |
150 |
0,4 |
2 |
0,9 |
— |
750 |
11 |
11 |
4,5 |
3 |
|
YAR 011 600*600 |
0,185 |
350 |
0,4 |
5 |
2 |
— |
1500 |
7 |
15 |
5,8 |
4 |
|
|
Lа<35 Дб (А) |
Lа<45 Дб (А) |
|||||||||
|
YAR 011 300*300 |
0,0169 |
350 |
49 |
11 |
4 |
3 |
500 |
98 |
8 |
4 |
7 |
|
YAR 011 450*450 |
0,078 |
1000 |
19 |
15 |
6 |
4 |
1500 |
41 |
22 |
9 |
6 |
|
YAR 011 600*600 |
0,185 |
2500 |
20 |
24 |
10 |
7 |
3500 |
41 |
34 |
14 |
9 |
Аэродинамические характеристики потолочных диффузоров типа YAR 011
МАРКИРОВКА:
Квадратный диффузор YAR 011 600*600
где: YAR 011 - диффузор потолочный;
600*600 - наружный габаритный размер, мм.
Квадратный диффузор YAR 011 600*600 с регулятором
где: YAR 011 - диффузор потолочный;
600*600 - наружный габаритный размер, мм;
с регулятором - наличие регулятора расхода воздуха.
Квадратный диффузор YAR 011 600*600 c регулятором под камеру СД
где: YAR 011 - диффузор потолочный;
600*600 - наружный габаритный размер, мм;
c регулятором под камеру СД - наличие регулятора расхода воздуха под камеру СД.
Не представленные в наличии модели доступны к поставке под заказ
